規格型號：70929166
頻率：24~54MHZ

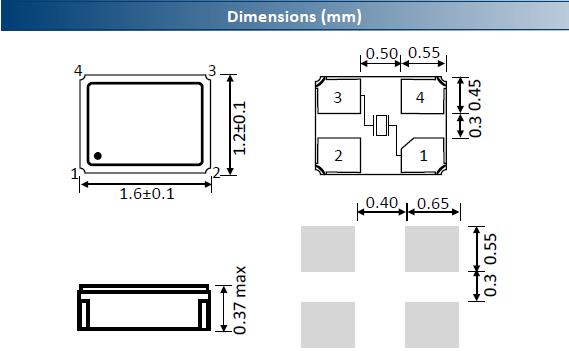

尺寸：1.6*1.2mm
PDF
產品描述：艾西迪晶振,1612H-SMX-4晶振,CAZ2457-RF-KOMEF1L-PF[24.576MHz]晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振...

艾西迪晶振,1612H-SMX-4晶振,CAZ2457-RF-KOMEF1L-PF[24.576MHz]晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

自1986年以來，ACT - 以前的高級晶體技術 - 已發展成為高性能頻率控制產品的領先設計合作伙伴。

通過新的合作伙伴關系定制頻率解決方案
我們與Esterline研究和設計（ERD）的合作使我們能夠突破高精度振蕩器技術的界限。這些突破性產品為TCXO和OCXO設立了新標準，創造了當今市場上性能最高，最精確的振蕩器技術。
靈活性 - 快速周轉時間，低MOQ
廣泛的產品
無論您需要新技術，如M-SAC增強型振蕩器，還是簡單的基本晶體，我們的工程團隊都將幫助您為您的應用選擇合適的解決方案，并在整個設計周期和生產過程中為您提供支持。
憑借30多年的頻率控制專業知識，我們很高興能夠應對您的設計挑戰和產品需求。
ACT晶振公司除了石英水晶組件,同時量產LC濾波器,SAW,實時時鐘,陶瓷電子和天線等產品,但頻率元件一直都是艾西迪晶振公司最重要的模塊,除此之外,陶瓷諧振器,無源晶振等都深受各大知名企業的歡迎.艾西迪晶振,1612H-SMX-4晶振,CAZ2457-RF-KOMEF1L-PF[24.576MHz]晶振.

Frequency stability over		F_stb	±10.0ppm	Over ‐30°C ~ +85°C
operating temperature range
Frequency aging		F_age	±1.0ppm	At 25°C,
				1st Year
Operating temperature range		T_opr	‐40°C ~ +85°C
Storage temperature		T_stg	‐55°C ~ +125°C
Load capacitance		CL	8.0pF ~ 12.0pF
Equivalent series resistance	24.0 ~ 29.999MHz	ESR	100Ω max
	30.0 ~ 39.999MHz		80Ω max
	40.0 ~ 54.000MHz		60Ω max
Shunt capacitance		C0	3.0pF max
Drive level		DL	100μW max	50μW typical
Moisture sensitivity level		MSL	1 (unlimited)
Electrostatic discharge		ESD	Not applicable
Insulation resistance		IR	500MΩ min	At 100V DC

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。艾西迪晶振,1612H-SMX-4晶振,CAZ2457-RF-KOMEF1L-PF[24.576MHz]晶振.
