規格型號：68518223
頻率：8~54MHZ,40~133MHZ
尺寸：5.0*3.2mm
PDF
產品描述：AKER晶振,CXAF-531晶振,相機專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振...

AKER晶振,CXAF-531晶振,相機專用晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.
Aker成立于1990年，是一家全球性高科技公司，設計和制造各種頻率控制解決方案。以技術為導向的總部設在臺灣，我們通過全球分支機構和分銷網絡提供即時服務，以滿足客戶的滿意度。關注客戶的需求，Aker了解市場需求，為客戶提供全面的技術支持 - Total Solution。

商業誠信，專業服務和質量第一是阿克爾的核心價值觀。
憑借獨特的技術，我們隨時準備在需要的地方研究和開發創新。除了這些卓越的創新能力之外，Aker致力于靈活并專注于服務，快速和專業地響應，幫助客戶創新和發展業務。
臺灣安基晶振成立時間為1990年,擁有獨特的生產技術以及卓越的創新能力,是全球高科性企業,提供廣泛的AKER石英晶振,OSC晶振,TCXO晶振等,設計和制造各種.
安基晶振英文名稱為AKER Crystal,總部位于臺灣,是一家全球性高科技公司.AKER晶振憑借獨特的技術,不斷研究和開發創新為用戶提供高精密,高價值的產品.AKER晶振,CXAF-531晶振,相機專用晶振.

MODEL

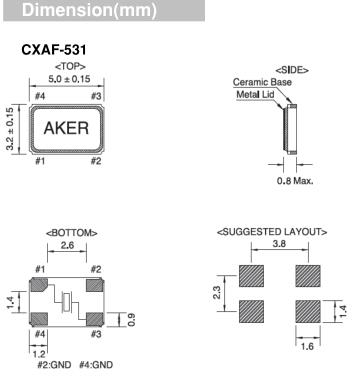

DIMENSION	( mm )	5.00 X 3.20
FREQUENCY
FREQUENCY RANGE ( Fundamental )	MHz	8.000 ~ 54.000
FREQUENCY RANGE ( 3rd Overtone )	MHz	40.000 ~ 133.000
FREQUENCY TOLERANCE ( 25 ° C	ppm	± 10 ~ ± 100
FREQUENCY STABILITY ( Ref to 25 ° C )	ppm	± 20 ~ ± 100	± 50 ~ ± 100
ENVIRONMENTAL CONDITION
OPERATING TEMPERATURE RANGE	° C	− 40 ~ + 85 Or − 40 ~ + 125	− 55 ~ + 125
STORAGE TEMPERATURE RANGE	° C	− 55 ~ + 150
AGING / YEAR	ppm	± 3
ELECTRICAL SPECIFICATIONS
TEST CIRCUIT		S&A 350A With π Fixture
LOAD CAPACITANCE	pF	SERIES, 6pF to 47pF, or Specify
DRIVE LEVEL	uW	15, 30, 50, 100, 200 or special requirement
EQUIVALENT SERIES RESISTANCE	Ω	See Table
SHUNT CAPACITANCE	pF	7.0 (Max.)

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.AKER晶振,CXAF-531晶振,相機專用晶振.
