規格型號：9493660
頻率：1.5~170MHZ

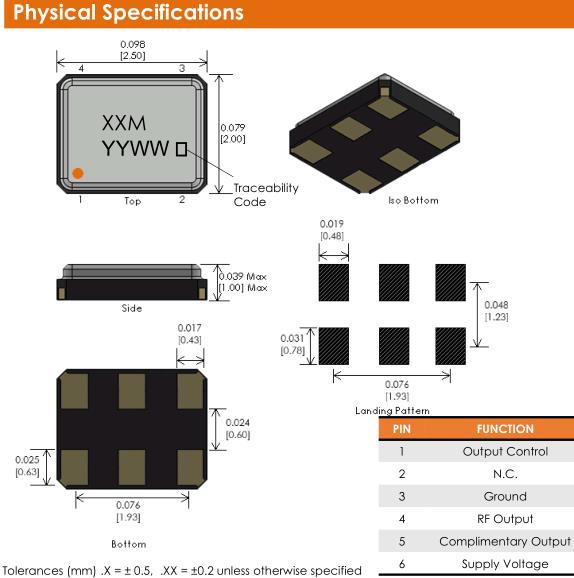

尺寸：2.5*2.0mm
PDF

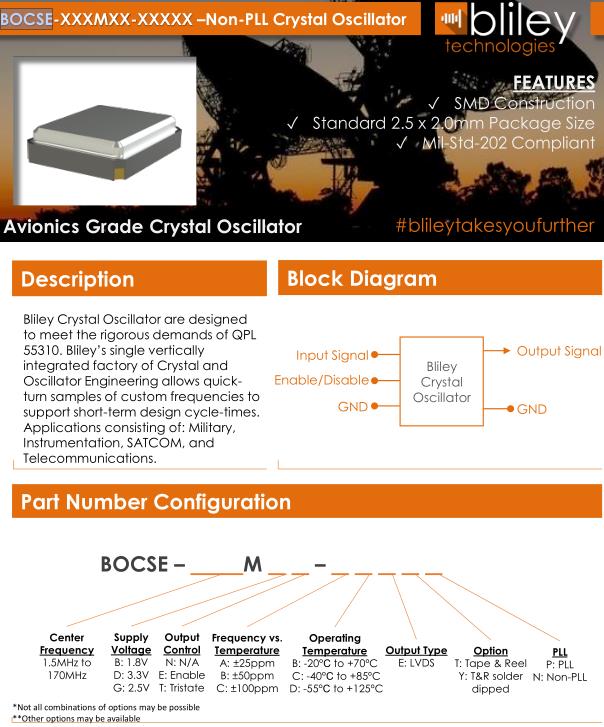

產品描述：Bliley晶振,BOCSE晶振,BOCSE-26.000MEB-ACETP晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15A以下,...

Bliley晶振,BOCSE晶振,BOCSE-26.000MEB-ACETP晶振,有源晶振,是指晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
Bliley晶振公司發展歷史：

1950年-1960年：在這幾十年中，我們進入了許多其他市場，包括晶體振蕩器、溫度補償晶體振蕩器 (TCXO)、空間晶體和晶體爐。我們發現我們的產品現在被用于所有電子領域。1960 年，JHU/APL 使用的 BG73A @ 3MHz 被放置在 TRANSIT 2A 海軍導航衛星的軌道上。
1970年-1980年：我們針對的是規模較大的商業業務，需要對設備和人員進行大量投資。自動化、計算機化的測試系統走在最前沿，促進了我們的發展。在 1980 年代初期，我們開始生產 SC 切割晶體。
1990年-2000年：在這段時期，我們為提高我們制作復雜和領先的晶體振蕩器設計的能力奠定了基礎。這在內部得到了最好的雙旋轉晶體技術的支持，并將繼續得到支持。2001 年，更名為 Bliley Technologies Inc.，以反映公司提供的產品和服務日益多樣化。
2000年之后：今天，我們在制造低噪聲頻率控制產品方面處于世界領先地位。我們不斷發現自己正在努力實現重大改進，以滿足客戶不斷變化的需求。更嚴格的穩定性、更低的相位噪聲和加速度靈敏度以及封裝尺寸的減小推動了我們開發各種新技術。我們相信，我們已做好充分準備迎接挑戰，并像我們 80 多年來所做的那樣取得卓越成就。
Bliley晶振公司總部位于的占地64,000平方英尺的制造工廠的伊利賓夕法尼亞州,是目前美國僅有的一家專注生產百利TCXO振蕩器,石英晶體,有源晶振的公司之一.Bliley晶振,BOCSE晶振,BOCSE-26.000MEB-ACETP晶振.

Parameter	Conditions	Values			Unit
General		MIN	TYP	MAX
Frequency Range		1.5		170	MHz
Frequency Range	Fundamental 3 rd Overtone(Non-PLL)	1.5 50		60 170	MHz
Frequency vs Temperature	See Options (Max) Referenced to +25?C	±25, ±50, ±100			ppm
Perturbation				±3	ppm
Age Stability	1 st Year			±3	ppm
Age Stability	5 Years			±5	ppm
Supply Voltage (Vdd)	Option B	1.62	1.8	1.98	Vdc
	Option D	2.97	3.3	3.63	Vdc
	Option G	2.25	2.5	2.75	Vdc
Current Consumption	1.5 – 19MHz			6	mA
	20 – 39MHz			7	mA
	40 – 60MHz			8	mA
	60 – 100MHz			10	mA
Output Control	Enabled-High Disabled-Low
Start-up Time				5	mSec

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Bliley晶振,BOCSE晶振,BOCSE-26.000MEB-ACETP晶振.
