規格型號：54637409
頻率：16~60MHZ

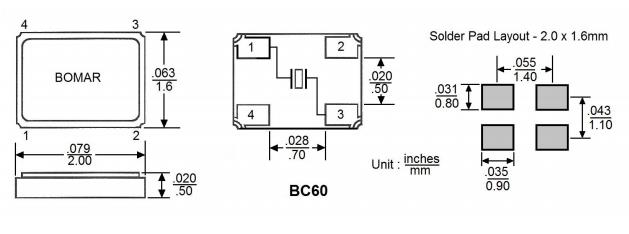

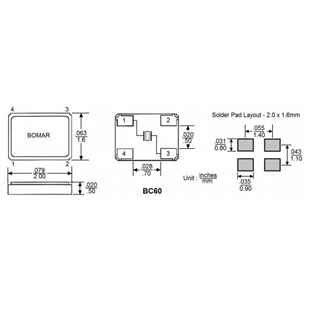

尺寸：2.0*1.6mm
PDF
產品描述：Bomar晶振,BC60晶振,BC60EFD108-20.000000晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的...

Bomar晶振,BC60晶振,BC60EFD108-20.000000晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

1988 年，Bomar 開始建立 OEM 客戶群。來自電信、計算機、醫療、安全、商業和工業市場的客戶不僅開始使用晶體，還開始使用時鐘振蕩器、VCXO 和 TCXO溫補晶振。為了滿足產品要求的這種變化，我們重新設計了制造工藝并增加了新的制造設備，以生產具有更高頻率、低相位噪聲和低抖動的更小封裝的晶體和振蕩器。隨著這些變化和最先進的測試設備的增加，Bomar 的國內制造工廠繼續提供自 1963 年以來具有相同的快速周轉、高可靠性、嚴格公差和穩定性的頻率控制產品。

在 1990 年代初期的強勁增長時期，Bomar 與一些精選的亞洲工廠建立了密切的合作關系，以生產符合 Bomar 規格的產品。只有在 Bomar 對其流程和產品進行了認證后，這些關系才得以建立。今天，Bomar 擁有大量晶體、時鐘振蕩器、VCXO 和 TCXO 的低成本來源，繼續我們 50 年的承諾，即提供在價格、質量和客戶支持方面滿足或超過客戶期望的高性能頻率控制解決方案。

每隔一段時間Bomar晶振公司就會更換新的生產設施和方案,50多年來Bomar Crystal致力于研發新的型號,關注市場的動態,當Bomar壓控晶體振蕩器推出市場后,便受到市場熱烈歡迎,在性能上面做更加出色,價格相對合理,使用于電子領域效果大大提升了,同時使得Bomar晶振公司名氣更加大,在市場占有更大的影響力，銷量一路上漲,達到史無前例的高度,經歷這樣輝煌的發展,依舊持續不斷前行的進步.SMD晶振,有源晶振,超小型晶振等產品一直在創新中,從未被超越.Bomar晶振,BC60晶振,BC60EFD108-20.000000晶振.

Frequency Range	16.000 – 60.000 MHz
Frequency Tolerance @ 25ºC.	±30ppm – Standard ±10ppm to ±50ppm – Available
Frequency Stability	±50ppm – Standard ±10ppm to ±50ppm - Available
Operating Temperature Range	0º to +70ºC. – Standard -40º to +85ºC. - Available
Load Capacitance	8pF to 100pF or Series Resonant
Shunt Capacitance	3.5pF max.
Equivalent Series Resistance	See chart below
Aging	±3ppm/ 1st year max.
Drive Level	200µW max.
Storage Temperature	-55º to +125ºC.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑.Bomar晶振,BC60晶振,BC60EFD108-20.000000晶振.
