規格型號：17146711
頻率：12~54MHZ
尺寸：3.2x2.5x0.6mm
PDF
產品描述：小型貼片石英晶振,"CS325S27000000ABJT"外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環...

西鐵城在音叉水晶表晶振動子（石英晶振）這一領域也是遙遙領先的,與日本元器件品牌愛普生晶振,日本精工晶振seiko,日本大真空KDS晶振,日本西鐵城石英晶振murata,并稱世界日產五大品牌.對于西鐵城晶振動子,其要求相比其他各大品牌,工藝也是非常之嚴格,工藝上除清洗、被銀、點膠、微調、中測、封焊、檢漏、老化、測試、打標、編帶、包裝等步驟外,選用的設備儀器其優點有先進性、功能性、適應性和經濟性,西鐵城推出3款適合時鐘上用的音叉表晶,CFS-308晶振,CFS-206晶振,CFS-145晶振.
3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英SMD晶振,"CS325S27000000ABJT",本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英進口晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

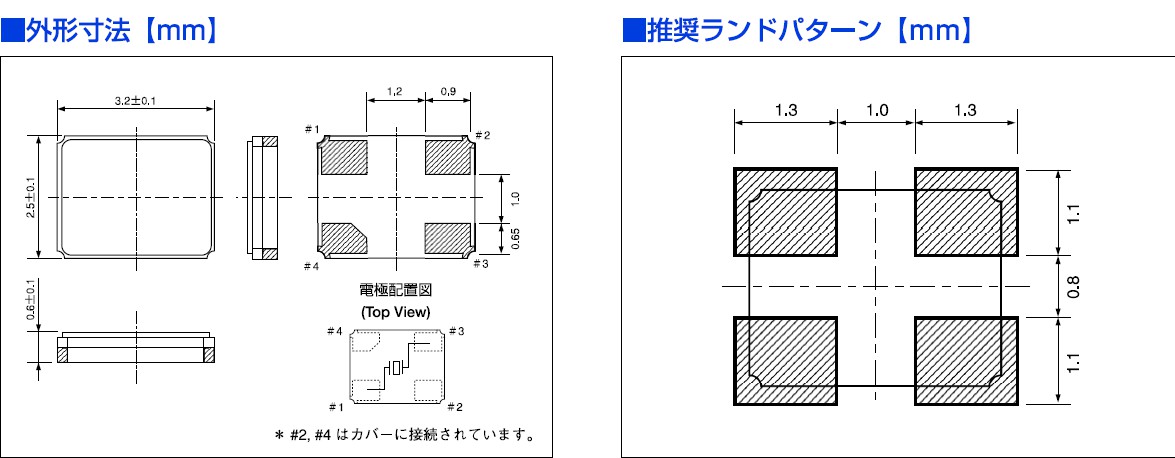

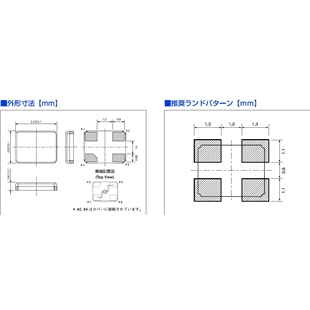

西鐵城晶振參數	符號	CS325S規格
公稱頻率	f_nom	12~54MHZ
頻率容許偏差	f_tol	±30ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+85ºC
負載容量	CL	10.0pF~∞
串聯電阻	R1	70kΩ max
絕對最大激勵等級	DL最大值	100μW Max
并聯電容	C ₀	5.0pF typ
頻率老化程度	f_age	±5 x 10^-6

粘合劑

請勿使用可能導致石英晶振"CS325S27000000ABJT"所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個耐高溫晶振的金屬“蓋”,從而破壞密封質量,降低性能.

靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英環保晶振"CS325S27000000ABJT"輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
