- 規格型號：7294361
- 頻率：1.544~156.250MHz
- 尺寸：7.0*5.0mm
- 產品描述：Crystek晶振,C33XX晶振,C3392-44.736MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精...

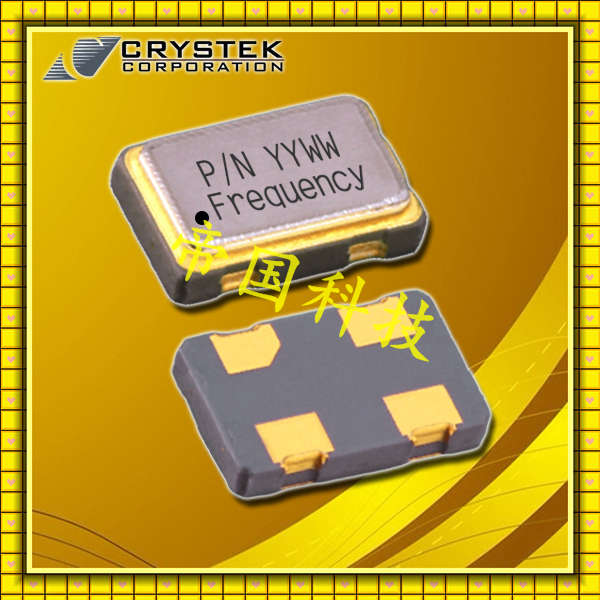

Crystek晶振,C33XX晶振,C3392-44.736MHz晶振

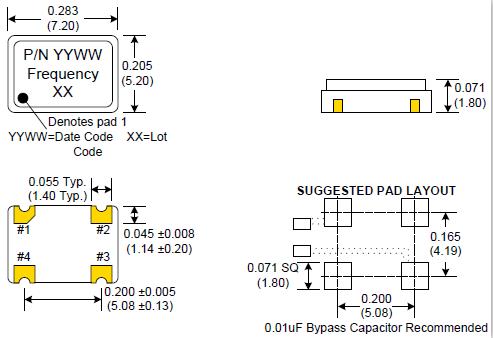

.jpg)
Crystek晶振,C33XX晶振,C3392-44.736MHz晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V?5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
crystek晶振通過ISO9001:2008認證其公司總部位于邁爾斯堡的組織，佛羅里達州，是全球射頻微波和頻率控制行業高性能技術的領導者。 公司廣泛的產品系列適用于各種不同的終端市場，例如無線、微波無線電、電信、工業、企業、醫療、航空航天和政府部門等。
crystek晶振的全系列壓控振蕩器專為高頻率應用而設計。頻率范圍從50 MHz至 6 GHz Crystek 的 VCXO 設計用于提供低相位噪聲和低諧波。該器件提供寬至一個倍頻程的帶寬，同時在整個指定頻率范圍內保持低相位噪聲和低諧波。
crystek晶振在制造石英晶體振蕩器領域位于全球領先地位，為滿足有源晶振在市場上的巨大需求，致力于不斷研發優秀的產品，編碼CVPD-037X-100晶振是目前在市場上比較暢銷的一款壓控晶振，工作溫度高達-40°~85°，滿足無鉛高溫回流焊接曲線要求。具備低相噪，低相位等特點。上列產品為壓控晶體振蕩器不同參數編碼系列產品。Crystek晶振,C33XX晶振,C3392-44.736MHz晶振.

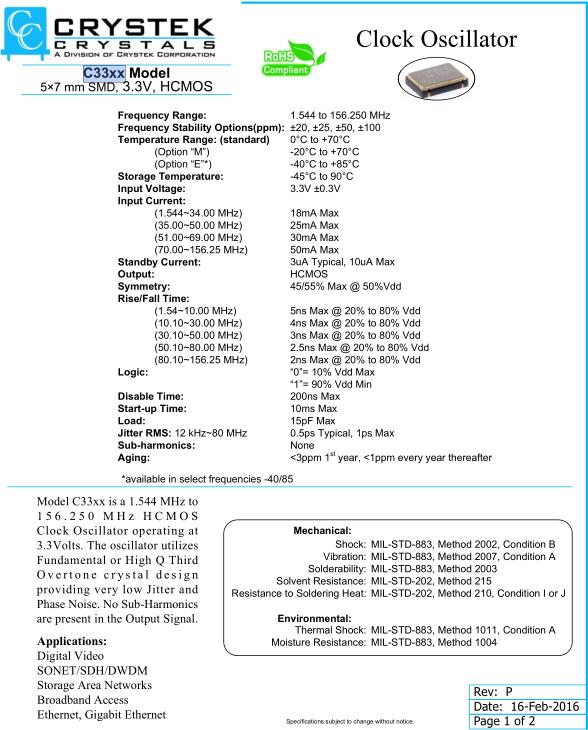

| Frequency Range: | 1.544 MHz to 156.250 MHz | |
| Frequency Stability Options(ppm): | ±20, ±25, ±50, ±100 | |
| Temperature Range: (standard) | 0°C to +70°C | |
| (Option “M”) | -20°C to 70°C | |
| (Option “E”*) | -40°C to 85°C | |
| Storage Temperature: | -45°C to 90°C | |
| Input Voltage: | 3.3V ±0.3V | |
| Input Current: | ||
| (1.544~34.00 MHz) | 18mA Max | |
| (35.00~50.00 MHz) | 25mA Max | |
| (51.00~69.00 MHz) | 30mA Max | |
| (70.00~156.25 MHz) | 50mA Max | |
| Standby Current: | 3uA Typical, 10uA Max | |
| Output: | HCMOS | |
| Symmetry: | 45/55% Max @ 50%Vdd | |
| Rise/Fall Time: | 5ns Max @ 20% to 80% Vdd | |
| (1.54~10.00 MHz) | 4ns Max @ 20% to 80% Vdd | |
| (10.10~30.00 MHz) | 3ns Max @ 20% to 80% Vdd | |
| (30.10~50.00 MHz) | 2.5ns Max @ 20% to 80% Vdd | |
| (80.10~156.25 MHz) | 2ns Max @ 20% to 80% Vdd | |
| Logic: |
"0" = 10% Vdd Max "1" = 90% Vdd Min |
|
| Disable Time: | 200ns Max | |
| Start-up Time: | 10ms Max | |
| Load: | 15pF Max | |
| Jitter RMS: | 12 kHz~80 MHz | 0.5ps Typical, 1ps Max |
| Sub-harmonics: | None | |
| Aging: | <3ppm 1 st year, 1ppm every year thereafter | |
| *available in select frequencies -40/85 | ||
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Crystek晶振,C33XX晶振,C3392-44.736MHz晶振.
