規格型號：31207793
頻率：32.768KHZ

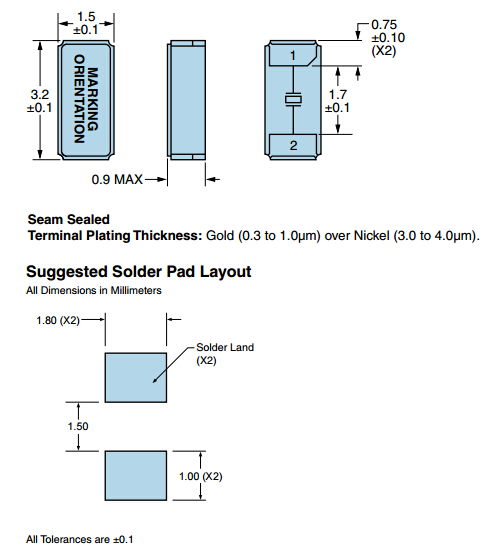

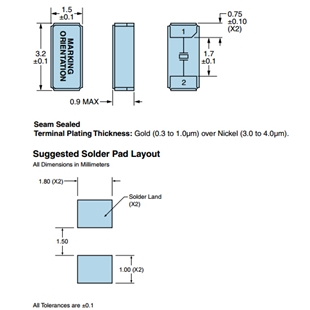

尺寸：3.2*1.5mm
PDF
產品描述：Ecliptek晶振,E8WSDC12-32.768K晶振,3215mm晶振,eclipse公司是一家專注于為我們的市場提供高質量頻率控制產品系列產品的公司。我們的目標是通過提供無與倫比的客戶服務和對客戶、員工和供應商的長期承諾，穩步發展。為...

Ecliptek晶振,E8WSDC12-32.768K晶振,3215mm晶振,eclipse公司是一家專注于為我們的市場提供高質量頻率控制產品系列產品的公司。我們的目標是通過提供無與倫比的客戶服務和對客戶、員工和供應商的長期承諾，穩步發展。

為確保這一使命的成功，超過公司的總裁和質量部創造了一個質量改進手冊。這份基于ISO 9001的文件陳述了超過了任務的任務，以確保任務聲明的持續履行。本公司質量改進手冊的一個基本原則是:黃道質量方針。
在多德-弗蘭克華爾街改革和消費者保護的第1502條款下，該公司致力于協助客戶履行報告義務。
公司將不斷提高質量管理體系的有效性，及時向我們的內部和外部客戶提供無缺陷的產品和服務。
Ecliptek晶振已經實施了中國對危險物質(RoHS)的限制措施，以回應國際社會對鉛(鉛)和其他有害物質在電子部件和組件制造中所使用的有害物質的擔憂。Ecliptek晶振,E8WSDC12-32.768K晶振,3215mm晶振.

日蝕晶振規格	單位	E8WSDC12-32.768K晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.mlnic.org.cn/
頻率溫度特征	f_tem	±5 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Ecliptek晶振,E8WSDC12-32.768K晶振,3215mm晶振.
