規格型號：5538169
頻率：16~200MHZ

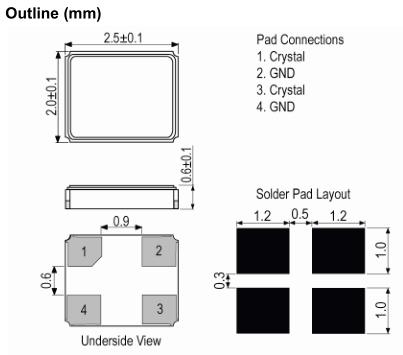

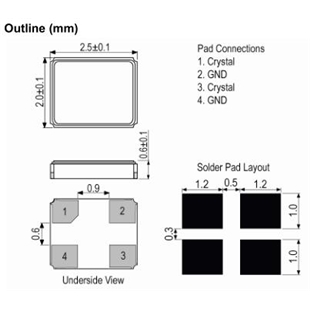

尺寸：2.5*2.0mm
PDF
產品描述：IQD晶振,IQXC-152晶振,20.0MHz-IQXC-152-50/50晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄...

IQD晶振,IQXC-152晶振,20.0MHz-IQXC-152-50/50晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,WirelessLAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

IQD伊克德晶振集團1973年在英國成立,開始石英水晶事業,主要生產石英晶振,無源晶體,貼片晶振,石英晶體振蕩器,TXCO溫補晶振,壓控晶體振蕩器,VC-TCXO振蕩器等頻率元件.
1979年被收購的雷擴散水晶工廠,主要以生產石英晶體諧振器,有源晶振,石英晶體,貼片晶振,壓控晶體振蕩器為主,產品廣泛用于智能家居,無線通訊,GPS導航,北斗衛星導航等領域.
1988年獲BS5750質量標準,專注于水晶振蕩器的發展,采用無鉛環保材料,符合歐盟ROHS管理體系.
1997年——在英國增長最快的50家公司中以優異的成績居首位.
1998-被CMAC技術收購,2007年被Rakon Ltd收購,合并后的IQD晶振集團以先進的生產理念,一流的技術與服務站在晶振行業的前端.
2012年IQD伊克德晶振集團在美國銷售辦公室交流探討國際業務
2013年——在商界慶祝了成立40周年,與業內人士進行了石英晶體,貼片晶振,有源晶振,壓電水晶,晶體振蕩器等元件的交流探討.
IQD伊克德晶振致力于供應符合歐盟(EU)2011/65/EU指令的石英晶體,水晶振蕩子,貼片晶振,石英晶體諧振器等元件產品:危險物質(RoHS)的限制.
IQD伊克德晶振在1988年獲得證書到BS 5750,所有IQD石英晶振,石英晶體諧振器,壓電水晶的設計、制造和測試設備都被認證為ISO 9001:2008.我們的質量管理體系不斷完善和適應各個領域的使用,以滿足國際標準和客戶的需求.IQD晶振,IQXC-152晶振,20.0MHz-IQXC-152-50/50晶振.

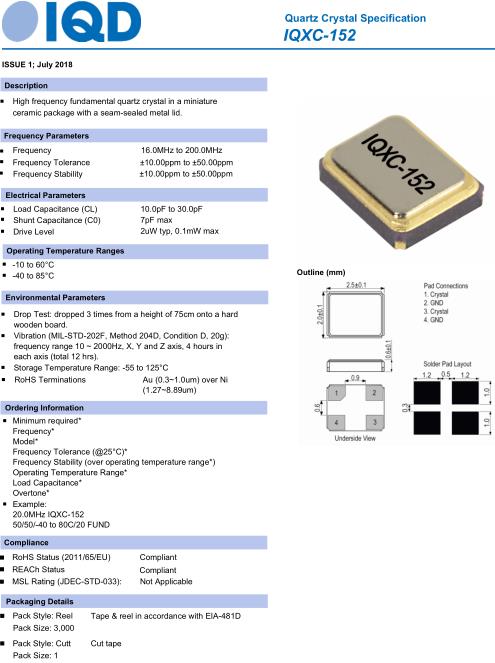

Frequency	16.0MHz to 200.0MHz
Frequency Tolerance	±10.00ppm to ±50.00ppm
Frequency Stability	±10.00ppm to ±50.00ppm
Load Capacitance (CL)	10.0pF to 30.0pF
Shunt Capacitance (C0)	7pF max
Drive Level	2uW typ, 0.1mW max
Operating Temperature Ranges	-10 to 60°C -40 to 85°C
Storage Temperature Range:	-55 to 125°C

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.IQD晶振,IQXC-152晶振,20.0MHz-IQXC-152-50/50晶振.

深圳市帝國科技有限公司
SHENZHEN DIGUO TECHONLOGY CO.,LTD
手機：86-13826527865
電    話：86-0755-27881119 QQ：921977998
E-mail：dgkjly@163.com
網   址：www.mlnic.org.cn
地   址：中國廣東省深圳市寶安區西鄉大道新湖路

帝國博客

IQD晶振,IQXC-152晶振,20.0MHz-IQXC-152-50/50晶振
