規格型號：15379072
頻率：13.5~212.5MHZ

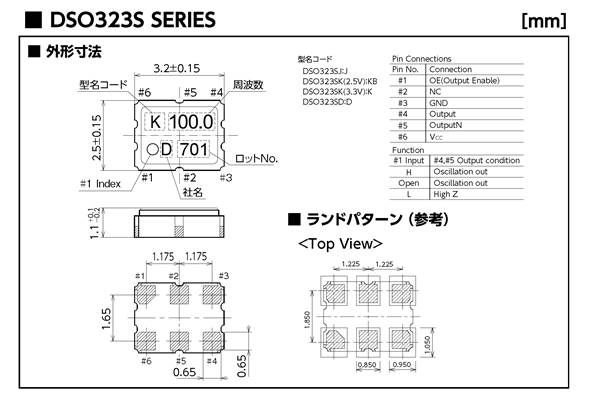

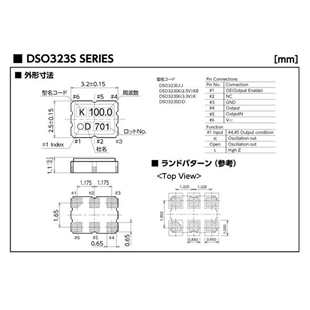

尺寸：3.2*2.5*1.2mm
PDF
產品描述：KDS晶振,DSO323SD晶振,HCSL晶振,日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶振生產最大量的...

KDS晶振,DSO323SD晶振,HCSL晶振,日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.
KDS石英晶振特點:適合應用一些高端產品,比如智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.KDS晶振,DSO323SD晶振,HCSL晶振.

規格參數	DSO323SD晶振
頻率范圍	13.5~212.5MHZ
電源電壓	+2.5V±0.125V/+3.3V±0.165V
負載電容	15pF
存儲溫度	−40~+85℃
工作溫度	-10~+70℃,-40~+85℃
溫度特征	±2.5×10^-6 max /-10~+70℃ ±2.5×10^-6 max /-10~+70℃ (Option)
消費電流	30mA max. (fo≦170MHz), 35mA max. (170MHz
對稱性	0.5ns max. [0.175~0.525V Level]
輸出電壓	V_CC×0.3 max./V_CC×0.7 min.
老化率	±1.0×10^-6 max /year
相位抖動	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]
起動時間	2.0ms max

KDS晶振,DSO323SD晶振,HCSL晶振,使用每種產品時,請?jiān)诋a(chǎn)品規格說明或產品目錄規定使用條件下使用.

晶體產品的設計和生產滿足它的規格書.通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性,必須在適當?shù)臈l件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任.

所有產品的共同點

抗沖擊

晶體產品可能會在某些條件下受到損壞.例如從桌上跌落或在貼裝過程中受到?jīng)_擊.如果產品已受過沖擊請勿使用.

輻射

暴露于輻射環境會導致產品性能受到損害,因此應避免照射.

化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品.

粘合劑

請勿使用可能導致產品所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑. （比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.）

KDS晶振集團所生產的壓電石英晶體、有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系標準的要求,體現了一個適合、三個承諾和一個框架：

建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；
持續改進——持續改進環境績效和環境管理體系的承諾；
減少污染,節能降耗——污染預防的承諾；
依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
