規格型號：19030030
頻率：6~40mhz,30~80mhz

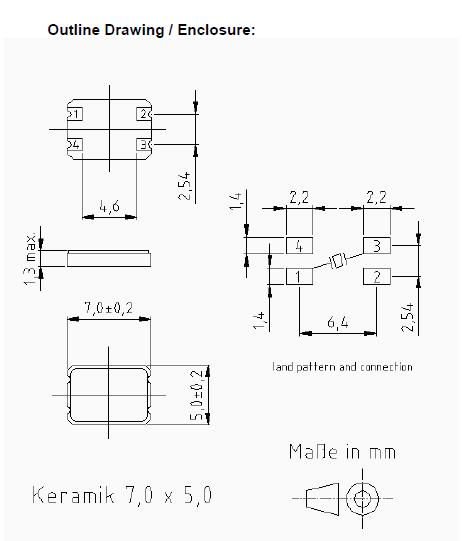

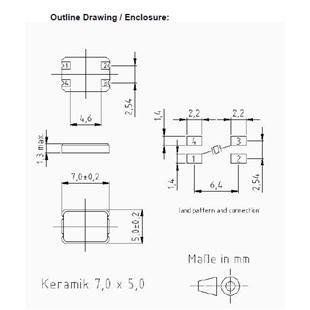

尺寸：7.0*5.0MM
PDF
產品描述：KVG晶振,XMP-5100晶振,XMP-5135-1A-16pF-20MHz晶振,1946年.在第二次世界大戰結束后不久，物理學家庫爾特克林林創建了KVG公司.不久，公司就遷往內卡比紹夫斯海姆,也就是現在KVG總公司所在地.在1996年，KVG成為美國Dove...

KVG晶振,XMP-5100晶振,XMP-5135-1A-16pF-20MHz晶振,1946年.在第二次世界大戰結束后不久，物理學家庫爾特·克林林創建了KVG公司. 不久，公司就遷往內卡比紹夫斯海姆, 也就是現在KVG總公司所在地. 在1996年，KVG成為美國Dover有限公司在歐洲的晶體與晶體振蕩器產品的合作伙伴。 1997年，晶體陶瓷在OCXOs和精準晶體的生產中被實際使用, 從而聞名世界.

KVG石英晶體技術有限公司于1994年成功
質量體系符合ISO 9001標準，同時也是2000年的首次
根據ISO 14001環境管理體系
用于開發，生產和銷售石英晶體，振蕩器和濾波器。
KVG Crystal專業研發生產KVG石英晶振,KVG貼片晶振,有源晶振,VCXO晶振,OCXO晶振,TCXO晶振等頻率元件.KVG晶振,XMP-5100晶振,XMP-5135-1A-16pF-20MHz晶振.

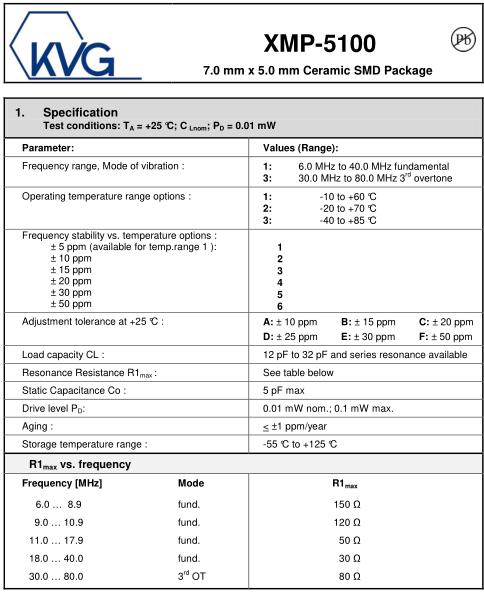

KVG晶振規格	單位	XMP-5100晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	6~40MHZ,30~80MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	1 -10°C ～ +60°C 2 -20°C ～ +70°C 3 -40°C ～ +85°C	標準溫度
激勵功率	DL	0.01mW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^{-6 ，}±20 × 10^-6 ±15 × 10^{-6 ，}±25 × 10^-6 ±30 × 10^{-6 ,}±50 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.mlnic.org.cn/
頻率溫度特征	f_tem	±5 × 10^{-6 ,}±5 × 10^-6 ±15 × 10^{-6 ,}±20 × 10^-6 ±30 × 10^{-6 ,}±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	12pF~32pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±1 × 10^-6 / year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。KVG晶振,XMP-5100晶振,XMP-5135-1A-16pF-20MHz晶振.
