規格型號：25565405
頻率：70 MHz – 200 MHz

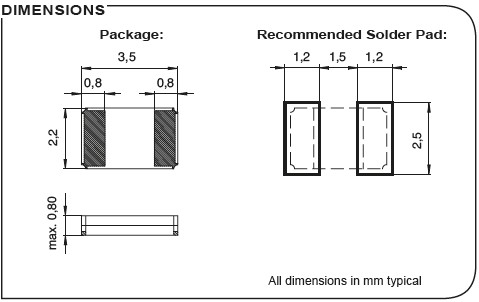

尺寸：3.5*2.2mm
PDF

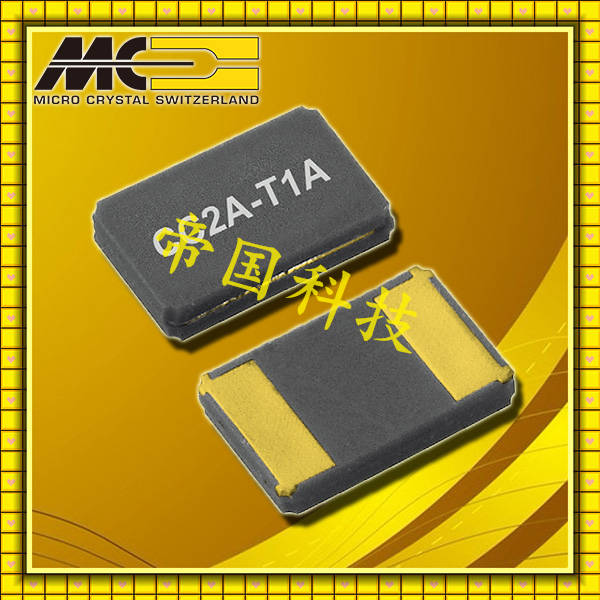

產品描述：超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分. 低頻晶振可從7.98MHz起對應,小型,超薄型具備強防焊裂性,石英晶體在極端嚴酷的環境條件下也能發揮穩定的起振特...

微晶晶振,貼片晶振,CC6F-T1AF晶振,進口無鉛晶振，隨著科技數碼產品的小型化發展，晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢，目前晶體內部的石英晶片已經達到了+-0.002mm以內了，由于很多晶振廠家在生產小尺寸時所產生的問題，晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作，在隨著長時間的研究目前小尺寸的晶體已完全走入了成熟的階段。那么為什么越來越多的晶體企業都著手向汽車電子市場進軍呢，然而汽車電子的要求也比科技數碼產品高的多，特別是耐溫這塊，都有一定的要求值，比如：3522mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

微晶，1978年成立于瑞士格倫興，為Swatch Group的供貨商，提供手表音叉式晶體的產品。
而今，微晶晶振廠家已經發展成為一家在微型音叉式石英晶體(32kHz ~ 250MHz)、實時時鐘模塊、晶振和OCXO等多個領域的領導供貨商，為世界一流的終端產品制造商提供從設計到量產的全方位支持，服務范圍涵蓋手機、計算機、汽車電子、手表、工業控制、植入式醫療及其他高可靠性微晶晶振,貼片晶振,CC6F-T1AF晶振,進口無鉛晶振產品。
微晶在瑞士、泰國建有生產中心，及遍布世界各地的代表處。我們所有的石英晶體產品都得到ISO9001和ISO14001的認證，并達到RoHS，REACh等規范的要求。全球約550個員工的責任感和奉獻精神是我們成功的基石。我們對管理、環境、社會責任都有明確的行為準則（比如對有爭議的原材料的問題上），這些是我們在未來保持競爭優勢的主要原因。

石英晶振參數	單位	CC6F-T1AF 3.5*2.2mm晶振
標準頻率范圍	f_nom	70 MHz – 200 MHz
儲存溫度	T_stg	-55°C ~+200°C
工作溫度	T_use	-55°C ~+175°C
激勵功率	DL	100μW
精度	f_— l	±30 ppm
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	20pF
串聯電阻（ESR）	R₁	70kΩ Max

9.2.自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響微晶晶振,貼片晶振,CC6F-T1AF晶振,進口無鉛晶振這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英晶振產品未撞擊機器或其他電路板等。
9.3 無源晶體每個封裝類型的注意事項
（1）陶瓷包裝產品與SON產品
在焊接陶瓷封裝產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

對我們的微晶晶振,貼片晶振,CC6F-T1AF晶振,進口晶振產品進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。

公司的各項能源、資源消耗指標和排放指標達到國內領先、國際先進水平。

微晶晶振集團實施創新戰略，提高自主創新能力，確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，確保實現節能環保規劃目標。

致力于環境保護，包括預防污染。在貼片型壓電石英晶體產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環保活動，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。

微晶晶振，貼片晶振,石英水晶振子在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
