規格型號：85240845
頻率：13~52MHZ
尺寸：2.5*2.0mm
PDF
產品描述：NAKA晶振,TC250晶振,VC-TCXO壓控溫補晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoH...

NAKA晶振,TC250晶振,VC-TCXO壓控溫補晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.
納卡晶振公司是使用模擬電路技術，擅長定制規格的水晶設備制造廠。有強烈要求“低相位噪聲、高頻、高信賴性”的通信設備、廣播設備、測量儀器、交通基礎設施、醫療器械、防衛設備。另外，現在已經成為問題了，對生產中止，實現長期性的產品供應，以滿足顧客未來的企業為目標。

總部：總社經營本部東京都千代田區九階南
日本進口NAKAcrystal納卡晶振公司成立于1979年.日本納卡株式會社晶振公司是使用模擬電路技術定制合規的石英晶振制造廠.專業生產低相位噪聲,高頻,高質量的晶振產品,包括TCXO溫補晶振,有源晶振等,并得到市場的認可.
納卡株式會社來自日本,最擅長生產定制各種石英晶振,貼片晶振,OSC晶振,TCXO晶振等各種水晶器件,日本NAKA晶振產品嚴格按照國際標準制作,適合使用在一些電子產品,儀器,設備等領域.NAKA晶振,TC250晶振,VC-TCXO壓控溫補晶振.

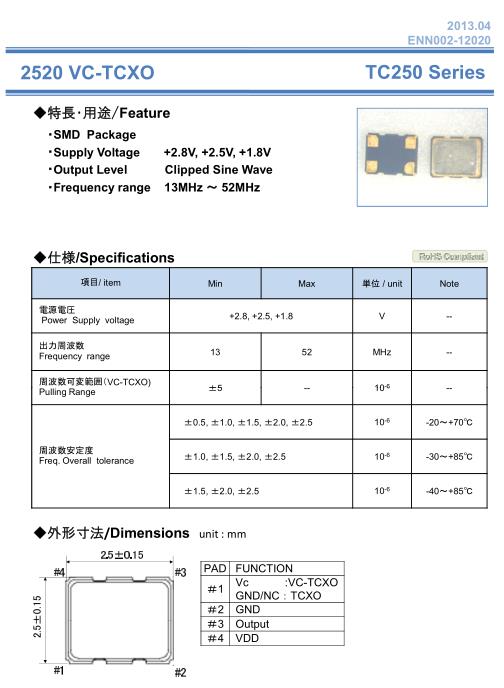

項目/ item	Min	Max	単位 / unit	Note
電源電圧 Power Supply voltage	+2.8, +2.5, +1.8		V	--
出力周波數 Frequency range	13	52	MHz	--
周波數可変範囲（VC-TCXO) Pulling Range	±5	--	10 -6	--
周波數安定度 Freq. Overall tolerance	±0.5, ±1.0, ±1.5, ±2.0, ±2.5		10 -6	-20～+70℃
	±1.0, ±1.5, ±2.0, ±2.5		10 -6	-30～+85℃
	±1.5, ±2.0, ±2.5		10 -6	-40～+85℃

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NAKA晶振,TC250晶振,VC-TCXO壓控溫補晶振.
