規格型號：90341329
頻率：3.072~33.9MHZ
尺寸：11.5*3.5mm產品詳細內容請瀏覽PDF文檔
PDF

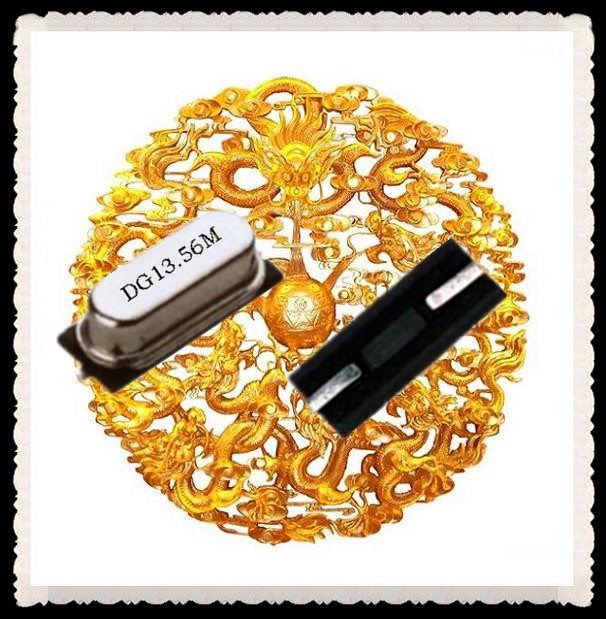

產品描述：通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,采用...

廣東晶振廠家石英晶振,貼片晶振49SSMD ,外觀完全使用金屬材料封裝的, SMD石英晶振,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,采用編帶包裝,可對應產品應用到自動貼片機安裝,滿足無鉛焊接的高溫回流溫度曲線要求.

【石英晶振49SSMD規格】

石英晶振規格	單位	貼片晶振49SSMD頻率范圍	石英晶振基本條件
額定頻率范圍	f_nom	3.072~33.9MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +85°C	裸存
工作溫度	T_use	-20°C ～ +70°C	晶振標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	7pf～ ∞	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

【石英晶振49SSMD尺寸圖】
