規格型號：98914370
頻率：12~26MHZ

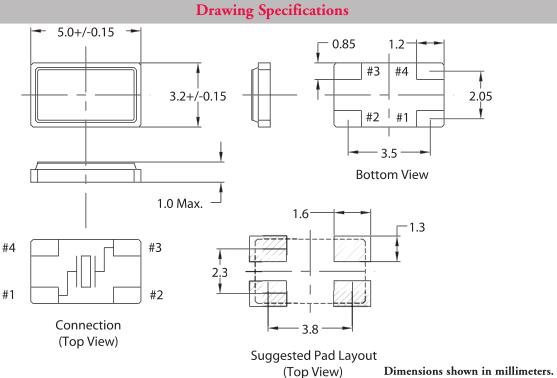

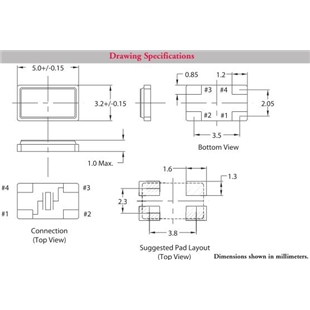

尺寸：5.0*3.2mm
PDF
產品描述：NEL晶振,NFY晶振,NFY-26.000-AA-10pF晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品...

NEL晶振,NFY晶振,NFY-26.000-AA-10pF晶振,智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

NEL 頻率控制公司在美國和菲律賓擁有最先進的制造基地，其制造模式通過其多樣化的產品組合提供了在全球競爭所需的靈活性。復雜度更高的頻率控制解決方案在 NEL 的美國工廠制造，而更高產量、成本更低、復雜度較低的頻率控制解決方案則在 NEL 的菲律賓工廠制造。兩個制造地點都在相同的 TQM 政策下運營，具有共同的系統設計、流程和測試，以確保完整的產品完整性。NEL 是一家通過 ISO 9001-2008 認證的公司，并因其產品的高可靠性而享有盛譽。

NEL 頻率控制可以根據客戶目標和要求優化晶體振蕩器相位噪聲性能。尋求利用其應用的相位噪聲性能獲得競爭優勢的客戶通常會選擇 NEL 來幫助獲得 -5 dBc/Hz 至 -10 dBc/Hz 的性能優勢。尋求以低成本方式升級現有設計和平臺的客戶求助于 NEL，以在插入式兼容封裝內靈活選擇不同級別的相位噪聲性能。
NEL晶振是一家通過ISO9001:2008認證的公司,NEL Crystal可以制造出低成本,性能好的石英水晶組件,其中文名叫做耐爾晶振,是美國的晶振品牌,主要向市場供應高品質晶振,石英晶體,石英晶體諧振器等頻率元件.NEL晶振,NFY晶振,NFY-26.000-AA-10pF晶振.

Electrical Specifications
Frequency Range	12.000 MHz to 26.000 MHz
Frequency Tolerance (at 25°C)	±10 ppm, or specify
Frequency Stability Over Operating Temp. Characteristics	-30°C to 85°C ±15 ppm -20°C to 75°C ±10 ppm
Storage Temperature	-40°C to 90°C
Operating Temperature Range	-40°C to 85°C
Shunt Capacitance	5.0 pF Max
Drive Level (Typical)	10 µW
Load Capacitance (C L )	Series, 10 pF, 12 pF, 16 pF, or specify
Aging @ 25°C 1st year (Max)	±3 ppm, or specify
Equivalent Series Resistance	Frequency Range E.S.R. (Ω) Max
Mode: Fundamental/AT	12.000 to 26.000 MHz 40

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NEL晶振,NFY晶振,NFY-26.000-AA-10pF晶振.
