規格型號：87490842
頻率：8~80MHZ
尺寸：7.0*5.0MM
PDF
產品描述：NEL晶振,NGX晶振,NGX-80.000-B-20W-CB-20pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的...

NEL晶振,NGX晶振,NGX-80.000-B-20µW-CB-20pF晶振,貼片晶振本身體積小,超薄型石英晶體振蕩器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷振蕩器(偏差大)和普通的石英晶體振蕩器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航SSD,USB,Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

NEL頻率控制可以根據客戶目標和要求優化晶體振蕩器相位噪聲性能。尋求利用其應用的相位噪聲性能獲得競爭優勢的客戶通常會選擇 NEL 來幫助獲得 -5 dBc/Hz 至 -10 dBc/Hz 的性能優勢。尋求以低成本方式升級現有設計和平臺的客戶求助于 NEL，以在插入式兼容封裝內靈活選擇不同級別的相位噪聲性能。

晶體振蕩器通常被描述為系統的心臟。為應用提供優化的頻率控制解決方案需要了解晶體振蕩器的運行環境。NEL 工程師擅長提供可靠的解決方案，將信號完整性問題考慮在內，例如電源噪聲、諧波、沖擊和振動、負載、溫度和裝配條件。
NEL晶振的全面質量管理系統將質量要求嵌入到所有流程中。統計過程控制用于驗證生產每個步驟的質量。我們的標準做法包括 100% 測試。測試通過針對關鍵任務應用程序的 HALT/HASS 程序進行擴展。NEL 提供廣泛的產品特性數據，以驗證是否完全符合產品規格。長期可靠性數據可供客戶審查。可根據要求提供產品序列化以增加可追溯性保證。
美國耐爾晶振是開發和制造石英晶體振蕩器,貼片晶振,壓電水晶頻率控制產品的技術領導者.一直以來為用戶提供高性能晶振,石英晶體諧振器等元件.NEL晶振,NGX晶振,NGX-80.000-B-20µW-CB-20pF晶振.

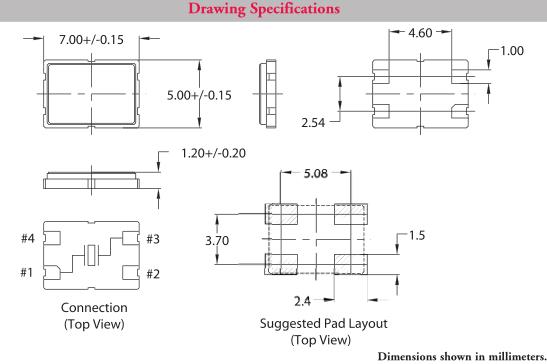

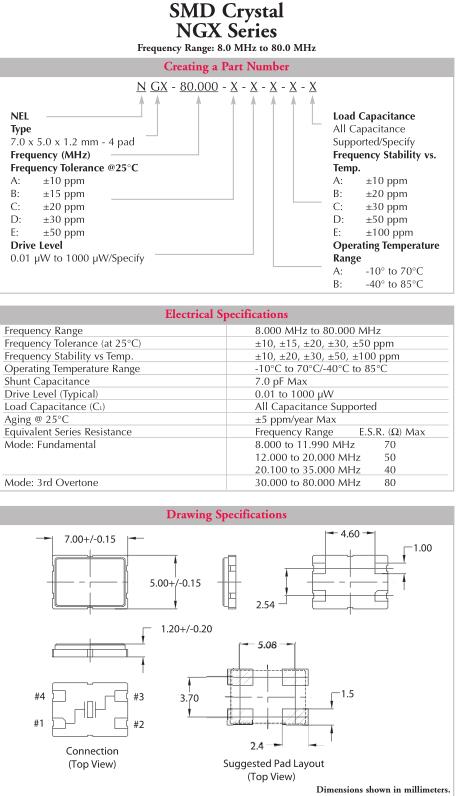

Electrical Specifications
Frequency Range	8.000 MHz to 80.000 MHz
Frequency Tolerance (at 25°C)	±10, ±15, ±20, ±30, ±50 ppm
Frequency Stability vs Temp.	±10, ±20, ±30, ±50, ±100 ppm
Operating Temperature Range	-10°C to 70°C/-40°C to 85°C
Shunt Capacitance	7.0 pF Max
Drive Level (Typical)	0.01 to 1000 µW
Load Capacitance (C L )	All Capacitance Supported
Aging @ 25°C	±5 ppm/year Max
Equivalent Series Resistance	Frequency Range E.S.R. (Ω) Max
Mode: Fundamental	8.000 to 11.990 MHz 70 12.000 to 20.000 MHz 50 20.100 to 35.000 MHz 40
Mode: 3rd Overtone	30.000 to 80.000 MHz 80

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.NEL晶振,NGX晶振,NGX-80.000-B-20µW-CB-20pF晶振.
