規格型號：13801554
頻率：32.768KHZ
尺寸：2.0*6.0mm
PDF
產品描述：32.768K時鐘晶體具有小型,薄型,"VT200F-12.5PF20PPM",輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封...

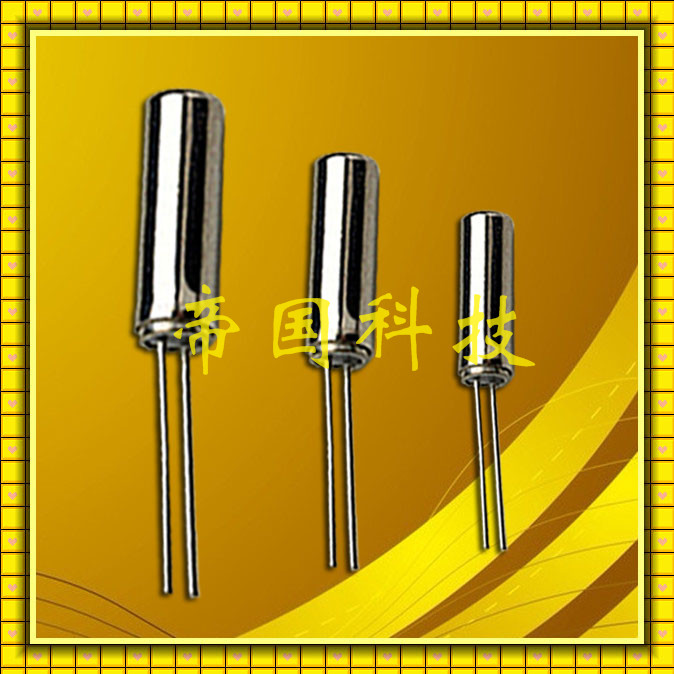

精工晶振,石英晶振,VT-200-F晶振,2x6圓柱表晶，生活中手機應用到的晶振精工SSP-T7-F是最合適不過了。超輕薄的貼片晶振。"VT200F-12.5PF20PPM",體積達到7.0*1.5mm。可以和一粒米相提并論了。適合用在高密度表面安裝，它采用塑料模封裝設計，內有高可靠的管狀石英晶體，提供的頻率32.768KHZ，負載電容為6.0pF或12.5pF。

    金屬外殼的使用使得VT-200-F圓柱晶振在封裝時能發揮比陶瓷外殼更好的耐沖擊性。具備優良的耐熱性，耐環境特性，優良的電氣特性。
    除了體積2*6的圓柱晶振，精工還研發出最小最輕的音叉晶振，體積僅有4.7*1.2mm（VT-120-F）。不過這款32.768K插件晶振的價格也是相比VT-200-F單價比較貴的。
    還有一款僅次于4.7*1.2mm（VT-120-F），為1.5*5.0mm（VT-150-F）精工一款體積稍微比較大一點貼片晶振SSP-T2A，該貼片晶振具有的特性：高精度表面貼片型晶體諧振器具有耐熱、耐振、耐撞擊等優良的耐環境特性。體積8.7*3.7mm，為四腳封裝貼片晶振。

晶振參數	符號	VT-200-F晶振
標準頻率	fo	32.768KHZ
存儲溫度	T_stg	-30℃ ~ + 45℃
工作溫度	T_use	-10℃ ~ + 60℃
頻率穩定度	F_tol	±20.0×10^-6 Max
激進電平	DL	1.0 uW Max
轉換溫度	TI	﹢25℃± 5℃
拋物系數	B	(−3.5±0.8) x 10−8/°C2Max
耐沖擊性	S.R	±5 ×10^-6 Max
負載電容	CL	4.5 - 12.5pF
串聯電阻(ESR)	R1	50 KΩ Max
頻率老化	F_age	± 5 ×10^-6 /years Max

"VT200F-12.5PF20PPM", 石英晶體振蕩器和實時時鐘模塊

    晶體振蕩器和實時時鐘模塊都以IC形式提供。
    噪音
    端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發功能失常或擊穿的閉門或雜散現象。
    電源線路
    電源的線路阻抗應盡可能低。
    輸出負載
    建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
    未用輸入終端的處理
    未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
    熱影響
    重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
    安裝方向
    振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
    通電
    不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

    1.制定環境目標，有計劃地確認實行結果，進而得到持續的改善。
    2.遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項，致力于預防環境污染。
    3.在從石英晶體諧振器,石英晶振，"VT200F-12.5PF20PPM",32.768K,SMD時鐘晶體,壓電石英晶體的制造到銷售的全生命周期中，力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放。以此為保全生物多樣性做貢獻。

    4.與公司員工共享環境問題的動向和公司的環境方針，促進對環境活動的理解和參加。
    5.向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通。
    日本精工株式會社精工晶振通過引進環境會計、公布CO2排放量等措施推進環境的可視化，在商品的開發、制造、銷售、服務等各種過程中，致力于減少溫室效應氣體。
    提供從材料的選定到廢棄過程中考慮環境質量的產品。加強制度建設，深化環境監管，向環境污染宣戰，促進經濟與環境協調發展。
    積極參與公司內部活動和地區環境改善活動，為社會做出貢獻，實現公司的社會責任。實施公司內部環境培訓和訓練，推進防污染和環保活動。遵守國內外法律，遵守與客戶和地區的約定事項，與日常業務相融合，努力開展繼續改善環境的工作。"VT200F-12.5PF20PPM",
