規格型號：83652096
頻率：1~8.5MHZ

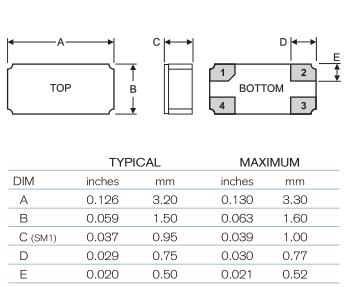

尺寸：3.2*1.5mm
PDF
產品描述：Statek晶振,CXOLP晶振,CXOLP4SNSM4-8.0M晶振,1970年，Statek公司開創了石英計時元件小型化技術，革新了頻率控制行業。今天，Statek在設計和制造超微型石英晶體、振蕩器和傳感器方面延續了創新的傳統。自成立以來，Sta...

Statek晶振,CXOLP晶振,CXOLP4SNSM4-8.0M晶振,1970年，Statek公司開創了石英計時元件小型化技術，革新了頻率控制行業。今天，Statek在設計和制造超微型石英晶體、振蕩器和傳感器方面延續了創新的傳統。自成立以來，Statek一直是創新、服務和質量的代名詞。所有產品都是在美國設計、制造和測試的。

Statek在陶瓷封裝中使用玻璃或陶瓷外殼組裝晶體諧振器。Statek晶振產品比機械制造的水晶產品要小得多。Statek晶體、振蕩器和傳感器的典型特征是:
高穩定性和精密頻率,低長期老化,低功耗,非常小的足跡,優秀的耐沖擊性,超低調
在美國設計和制造設計能力制設計的有限元分析軟件，在構建實物原型之前，能夠準確地進行設備行為建模，節省您的時間。通過我們廣泛的設計和過程庫，從我們過去的成功中獲益。
Statek擁有設計和分析各種操作模式中所有機械幾何形狀的石英諧振器的專門知識。
在Statek，我們致力于您的項目的成功。我們高度知識淵博的研究和開發團隊已經準備好幫助您在設計和開發的各個方面，在物理、化學、機械和電子工程等各種技術學科方面的專業知識。Statek晶振,CXOLP晶振,CXOLP4SNSM4-8.0M晶振.

項目	符號	CXOLP晶振規格說明	條件
輸出頻率范圍	f₀	1~8.5MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	1.8 V to 3.3 V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-55℃ to +125℃	裸存
工作溫度	T_use	G: -10℃ to +70℃	請聯系我們查看更多資料http://www.mlnic.org.cn/
		H: -40℃ to +85℃
		J: -55℃ to +125℃
頻率穩定度	f_tol	J: ±10 × 10^{-6 ~}±50 × 10^-6
		L: ±20 × 10^{-6 ~}±100 × 10^-6
		T: ±40 × 10^{-6 ~}±100 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	5 pF 最低 Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	5.5 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±2 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。

Statek國際晶振集團所生產的壓電石英晶體、有源晶體,溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）完全符合ISO14001環境管理體系國際標準的要求,體現了一個適合、三個承諾和一個框架：
建造美麗家園——適合于我公司的生產活動、產品以及服務過程的性質.規模與環境影響；
持續改進——持續改進環境績效和環境管理體系的承諾；
減少污染,節能降耗——污染預防的承諾；
依法治理——遵守現行適用的環境法律、法規和其他要求的承諾；
“減少污染,節能降耗,建造美麗家園；依法治理,持續改進,凈化一片藍天”提供了建立和評審環境目標和指標的框架.
充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,晶振,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響.
Statek晶振環境影響的最小化：遵照社會的期望,改進我們的環境行為,我們將通過有效利用森林、能源以及其它資源,減少各種形式的廢物來實現這一承諾.Statek晶振,CXOLP晶振,CXOLP4SNSM4-8.0M晶振.
