- 規格型號：41550342
- 頻率：8~80MHZ
- 尺寸：8.0*4.5mm
- 產品描述：Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件...
Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振
航欄(10).jpg)
Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振,貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體振蕩器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.
Transko宣布推出適用于基站，無線回程和核心網絡設備應用的新系列高穩定性TCXO TX-P系列。提供CMOS和削波正弦波輸出，在-10°C至60°C的工作溫度范圍內具有±0.05ppm的頻率穩定性，在-10°C至70°C范圍內具有±0.1ppm的頻率穩定度，這些器件還具有可選的電壓調整范圍線性 10％時為±5ppm。此外，由于TX-P系列在100Hz失調時可以達到-130 dBc / Hz，而在26MHz CMOS輸出時可以達到-145 dBc / Hz @ 1KHz失調，因此相位噪聲性能非常出色。成本比OCXO更合理.
Transko晶振是美國知名頻率元件制造商之一,英文全稱為T(mén)ransko Electronics.Inc.特蘭斯科晶振致力于為用戶他高品質晶振產品,以及提供優質的服務,完美的技術支持.
Transko晶振培養了高效快速的生產團隊和技術型人才,接到客戶訂單特蘭斯科晶振公司可以在72小時內安排出貨,正是因?yàn)檫@樣速度的貨物交付能力.Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振.
Transko晶振是美國知名頻率元件制造商之一,英文全稱為T(mén)ransko Electronics.Inc.特蘭斯科晶振致力于為用戶他高品質晶振產品,以及提供優質的服務,完美的技術支持.
Transko晶振培養了高效快速的生產團隊和技術型人才,接到客戶訂單特蘭斯科晶振公司可以在72小時內安排出貨,正是因?yàn)檫@樣速度的貨物交付能力.Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振.

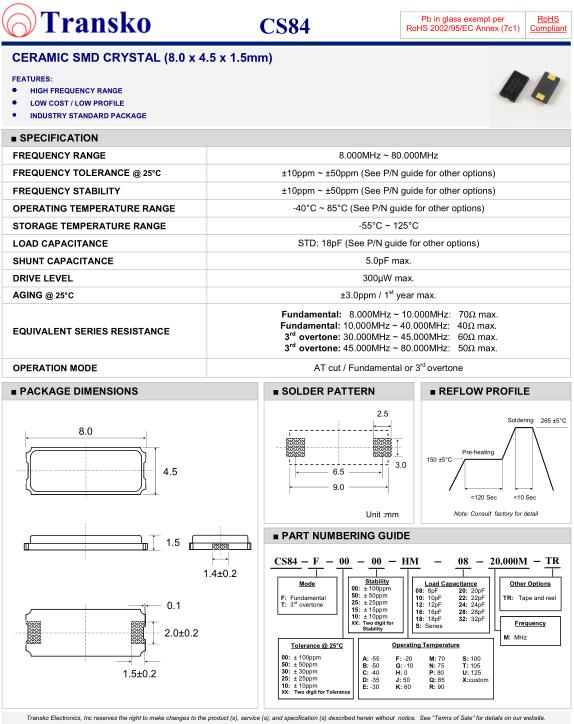

| SPECIFICATION-Transko晶振 | CS84晶振 |
| FREQUENCY RANGE | 8.000MHz ~ 80.000MHz |
| FREQUENCY TOLERANCE @ 25ºC | ±10ppm ~ ±50ppm (See P/N guide for other options) |
| FREQUENCY STABILITY | ±10ppm ~ ±50ppm (See P/N guide for other options) |
| OPERATING TEMPERATURE RANGE | -40°C ~ 85°C (See P/N guide for other options) |
| STORAGE TEMPERATURE RANGE | -55°C ~ 125°C |
| LOAD CAPACITANCE | STD: 18pF (See P/N guide for other options) |
| SHUNT CAPACITANCE | 5.0pF max. |
| DRIVE LEVEL | 300µW max. |
| AGING @ 25°C ± 3°C | ±3.0ppm / 1 st year max. |
| EQUIVALENT SERIES RESISTANCE |
Fundamental: 8.000MHz ~ 10.000MHz: 70? max. Fundamental: 10.000MHz ~ 40.000MHz: 40? max. 3 rd overtone: 30.000MHz ~ 45.000MHz: 60? max. 3 rd overtone: 45.000MHz ~ 80.000MHz: 50? max. |
| OPERATION MODE | AT cut, Fundamental or 3 rd overtone |
.jpg)
耐焊性:
將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
粘合劑
請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）
機械振動的影響
當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
負載電容
有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Transko晶振,CS84晶振,CS84F0000HM08-20.000M-TR晶振.
