規格型號：42124150
頻率：14~60mhz

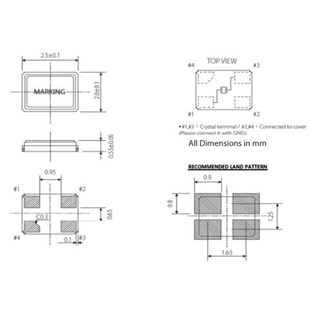

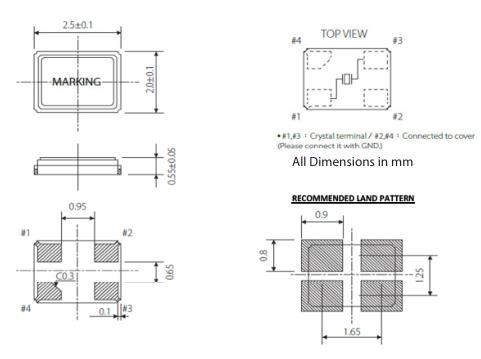

尺寸：2.5*2.0MM
PDF
產品描述：Vectron晶振,VXM8晶振,14MHZ晶振,Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者，它采用了從直流到微波頻率的大量聲波(BAW)和表面聲波(SAW)的最新技術。產品包括晶體和晶...

Vectron晶振,VXM8晶振,14MHZ晶振,Vectron國際公司是世界領先的頻率控制、傳感器和混合產品解決方案的設計、制造和營銷的領導者，它采用了從直流到微波頻率的大量聲波(BAW)和表面聲波(SAW)的最新技術。產品包括晶體和晶體振蕩器;頻率翻譯;時鐘和數據恢復產品;看到過濾器;用于電信、數據通信、頻率合成器、定時、導航、軍事、航空和儀表系統的水晶過濾器和組件。

Vectron國際公司總部位于美國北部的哈德遜，在北美、歐洲和亞洲設有運營設施和銷售辦事處，它的技術能力在水晶振蕩器和濾光器設計方面都很有名。公司提供的創新和能力反映了更高頻率、低成本設計和小型化的趨勢，以及更先進的技術集成解決方案。其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力。
Vectron晶振公司維護了一個環境，它支持我們的員工、客戶和社區的健康和良好狀態。我們的目標是使我們現在的遵守情況正規化，以確認環境標準，積極保護資源和防止污染。我們將繼續鼓勵我們的供應商保持同樣的高原則。我們繼續追求卓越的環境合規，將包括定期監測、更新和更新我們的標準和員工的全部承諾。Vectron晶振,VXM8晶振,14MHZ晶振.

Vectron晶振規格	單位	VXM8貼片晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	14~60MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), (±10 × 10^-6 ～ ±100 × 10^-6 可用)	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://www.mlnic.org.cn/
頻率溫度特征	f_tem	±10 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	5pF ,32PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Vectron晶振,VXM8晶振,14MHZ晶振.
