規格型號：8506773
頻率：5.0~52.0MHZ
尺寸：7.0*5.0mm
PDF
產品描述：CTS的電子元件部生產一系列廣泛的頻率控制裝置,陶瓷射頻過濾器/雙工器,EMI / RFI濾波器、電容器、開關、旋轉和線性電位計、電阻和電阻/電容網絡和熱管理組件.主要市場包括醫療,國防和航空航天、工業控制、電源管理、通...

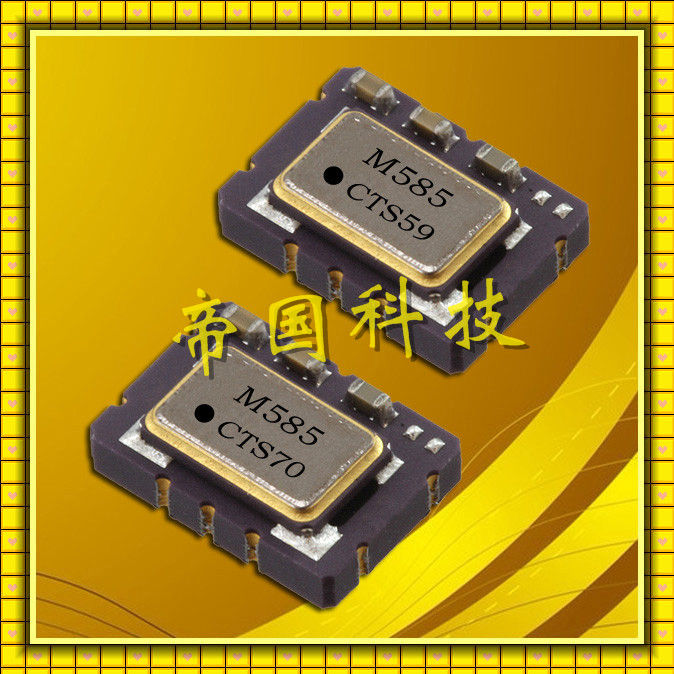

TCXO晶體,585-7050M溫補振蕩器,CTS石英晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.crystal,石英晶振應用：數碼相機,無線通訊,計算機,接口卡,電話,傳呼機,遙控器,全球定位系統,MP3,MP4,MP5數碼產品系列.

晶振規格參數	型號585
頻率范圍	5.0 MHz to 52.0 MHz
頻率公差25℃	±0.5 ppm, ±1.0 ppm, ±2.5 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±1 ppm, ±2 ppm, ±0.2ppm, ±8 ppm
工作溫度范圍	-20°C to +70°C ,-40°C to +85°C
電壓	2.5V,3.0V,3.3V
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +100°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

常溫產品特性：

常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.

常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.

如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.

　對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.
