規格型號：74530891
頻率：32.768KHZ
尺寸：7.0x1.5x1.4mm
PDF
產品描述：貼片表晶32.768K系列具有超小型,薄型,"CM13032768DZFT"質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無...

  CITIZEN西鐵城公司的前身為日本尚工舍時計研究所,創立于1918年,主要從事鐘表的開發和制造,在1924年制造出第一只懷表.西鐵城鐘表株式會社成立于1930年,在第二年（1931年）生產出第一只西鐵城牌手表.截止2010年底,已發展為以鐘表為主業,多種經營的集團性跨國大公司,年銷售額約三十八億美元.西鐵城晶振自成立以來,一直在鐘表行業處于領先地位,創造了諸多世界第一.
  小體積SMD時鐘晶體諧振器,"CM13032768DZFT",是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD晶振編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.
  石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的石英晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內

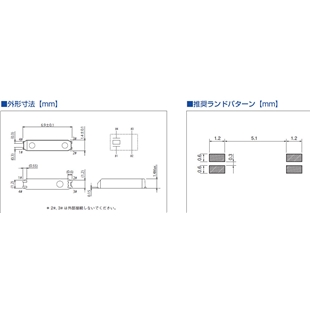

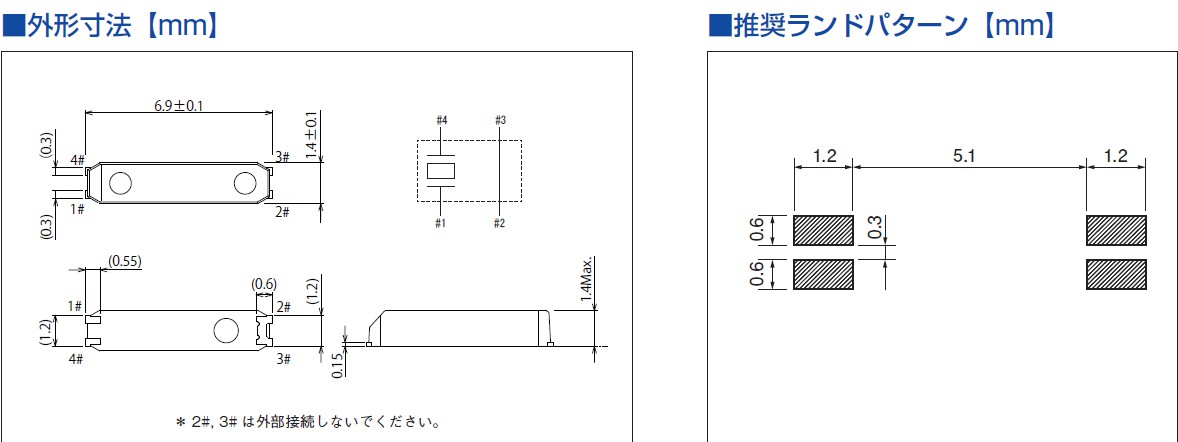

西鐵城晶振參數	符號	CM130規格
公稱頻率	f_nom	32.768KHZ
頻率容許偏差	f_tol	±10ppm，±20ppm
頂點溫度	Ti	25℃±5ºC
保存溫度范圍	T_stg	−55ºC~+125ºC
工作溫度范圍	T_use	−40ºC~+85ºC
負載容量	CL	6.0pF，7.0pF，9.0pF，12.5pF
串聯電阻	R1	65kΩ max
絕對最大激勵等級	DL最大值	1.0μW Max
并聯電容	C ₀	0.8pF typ
頻率老化程度	f_age	±3 x 10^-6

機械振動的影響

當晶振產品"CM13032768DZFT",存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管環保晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將石英無源晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
