規格型號：68290033
頻率：12.5~54.0MHZ
尺寸：3.2*2.5mm
PDF

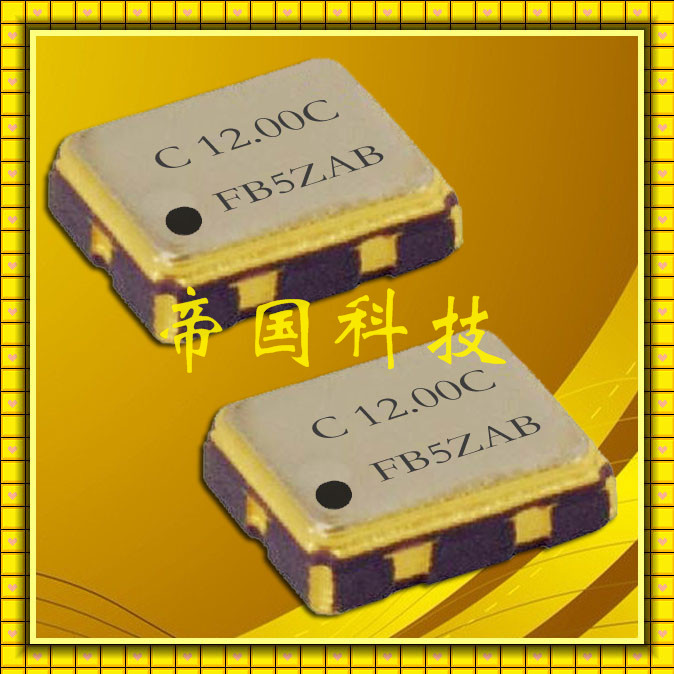

產品描述：citizen西鐵城晶振,CSX-325M有源晶振,平板電腦振蕩器,有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能...

citizen西鐵城晶振,CSX-325M有源晶振,平板電腦振蕩器,有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升：1.微調后調整頻率能控制在±2ppm,一般只能保持在±5ppm；２.產品的激勵功率相關性參數有大幅提升；3.產品的長期老化率可保證在±2ppm之內.

西鐵城晶振參數	符號	CSX-325M規格
公稱頻率	f_nom	12.5MHZ~54.0MHZ
頻率容許偏差	f_tol	±10ppm
電源電壓	Vdd	1.8V,2.5V,3.3V
保存溫度范圍	T_stg	−55ºC to+125ºC
工作溫度范圍	T_use	−20ºC to+70ºC
負載容量	CL	15.0pF Max
串聯電阻	R1	500MΩ Min
絕對最大激勵等級	DL	100μW Max
并聯電容	C ₀	5.0pF typ
頻率老化程度	f_age	±2 x 10^-6

2007年4月1日西鐵城集團完成了向純粹持股公司的體制轉變,并以此為契機,于4月6日制定了“西鐵城集團企業行動憲章”. 西鐵城集團遵照“西鐵城集團企業行動憲章”開展事業活動,在完成企業的社會性責任的同時,也為持續型社會的發展做出了貢獻.

西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.

運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

1.驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

2.振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

西鐵城晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.

對內,我們將透過各種教育訓練與活動,用心創造一個多元且充滿活力的工作環境 (例如健康促進活動);

對外,本公司透過與利害相關團體間的溝通,積極落實企業社會責任活動,持續投入社會公益,降低對社會環境之沖擊.
