- 規格型號：87097742
- 頻率：32.768KHZ

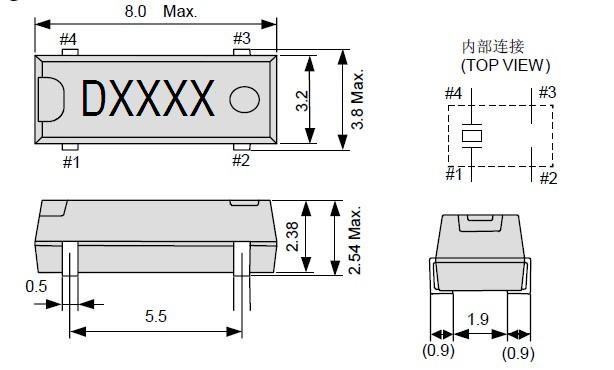

- 尺寸：8.0*3.8*2.5mm
- 產品描述：貼片表晶32.768K系列具有超小型,"MC-306 32.7680K-A5:ROHS"薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標...
32.768K晶振,貼片晶振,日本愛普生株式會社,MC-306晶振,進口32.768K原裝正品晶振,MC-306 32.7680K-A5:ROHS
.jpg)
日本愛普生株式會社,MC-306晶振,進口32.768K原裝正品晶振,"MC-306 32.7680K-A5:ROHS",愛普生晶振系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,MC-306晶振,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
| 愛普生晶振規格 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| 額定頻率范圍 | f_nom | 32.768kHz | 20kHz ～ 120kHz | 請聯系我們以獲取其它可用頻率的相關信息。 |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C ～ +85°C | ||
| 激勵功率 | DL | 1.0μW Max. | ||
|
頻率公差 （標準） |
f_tol |
±20 × 10-6, ±50 × 10-6 |
±50 × 10-6, ±100 × 10-6 |
+25°C, DL=0.1μW |
| 拐點溫度 | Ti | +25°C±5°C | ||
| 頻率溫度系數 | B | -0.04 × 10-6/ °C2 Max. | ||
| 負載電容 | CL | 6pF to ∞ (標準:12.5pF) | 可指定 | |
| 串聯電阻（ESR） | R1 | 50kΩ Max. | 如下表所示 | |
| 串聯電容 | C1 | 1.8fF Typ. | 4.0fF ～ 0.6fF | |
| 分路電容 | C0 | 0.9pF Typ. | 2.0pF ～ 0.6pF | |
| 頻率老化 | f_age | ±3 ×10-6 / year Max. | ±5 ×10-6 / year Max. |
+25°C, 第一年 |
.jpg)
石英晶振負載電容"MC-306 32.7680K-A5:ROHS",

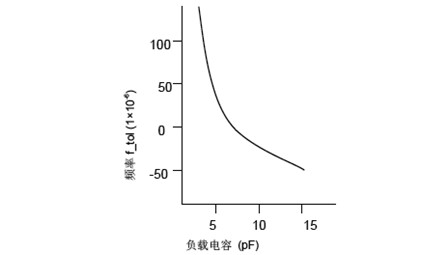

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.
其中CS表示電路的雜散電容.
頻率和負載電容特征
愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低 環境負荷作為一種顧客價值提供給顧客.
創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環保活動來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平."MC-306 32.7680K-A5:ROHS",
通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
