- 規格型號：80810729
- 頻率：4.000~64.000MHZ
- 尺寸：13.0*5.0*4.6mm
- 產品描述：小型表面貼片型晶體諧振器,"MA-506 8.0000M-C0:ROHS"特別適用于有小型化要求的市場領域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

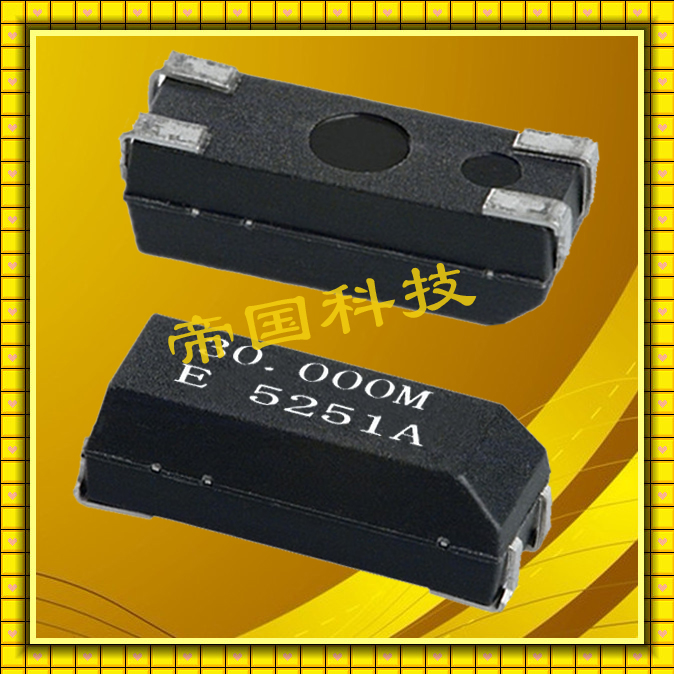

愛普生晶振MA-506,平板電腦貼片晶振,石英晶振,MA-506 8.0000M-C0:ROHS
.jpg)
愛普生晶振MA-506,平板電腦貼片晶振,石英晶振,"MA-506 8.0000M-C0:ROHS",小型表面貼片型晶體諧振器,特別適用于有小型化要求的市場領域,小型,薄型優良的耐環境特性,包括耐熱性,耐沖擊性等,在移動通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
| 石英晶振 | 符號 | 規格說明 | 備注 |
|---|---|---|---|
| 額定頻率范圍 | f_nom | 4.000MHz ～ 29.999MHz | 基頻 *1 |
| 30.000MHz ～ 64.000MHz | 三次諧波 *2 | ||
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 |
| 工作溫度 | T_use | -20°C ～ +70°C | 請聯系我們以便獲取關于-40°C ～ +85°C范圍可用性的相關信息。 |
| 激勵功率 | DL | 10μW ～ 100μW | |
|
頻率公差 （標準） |
f_tol | ±50 × 10-6 | +25°C |
|
頻率溫度特征 （標準） |
f_tem | 低于5.5MHz : ±50 × 10-6 |
-20°C ～ +70°C 對于超出標準的規格說明，請聯系我們以便獲取相關的信息。 |
| 超出5.5MHz : ±30 × 10-6 | |||
| 負載電容 | CL | 基頻:10pF ～ ∞ | 可指定。 |
| 泛音:5pF ～ ∞ | |||
| 串聯電阻（ESR） | R1 | 如下表所示 |
-20°C ～ +70°C, DL=100μW |
| 分路電容 | C0 | 5 pF Max. | |
| 頻率老化 | f_age | ±5 × 10-6 / year Max. |
+25°C, 第一年 |

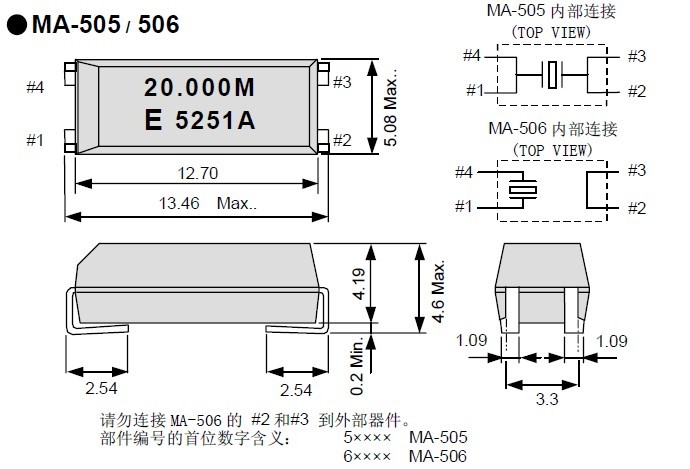

.jpg)
晶體振蕩器和實時時鐘模塊"MA-506 8.0000M-C0:ROHS",
所有晶體振蕩器和實時時鐘模塊都以IC形式提供.
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.
電源線路
電源的線路阻抗應盡可能低.
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.
愛普生緊扣客戶需求,提供高品質,高信賴度的產品及優質服務.日本國內和海外各事業部率先取得IS0900認證.并且,還率先取得大型汽車制造企業所要求的ISO/TS 16949認證.
ISO/TS 16949是以QS-900為基準,根據汽車制造業所要求的標準更加嚴格的認證,此認證標準在世界各國是通用的
石英領域品質方針 "MA-506 8.0000M-C0:ROHS",
我們將時刻意識到顧客所在,通過創造和實現顧客價值而提供讓顧客滿意和信賴的商品與服務.
并恒久開展業務改革,從而提高工作質量、實現“QCDS”之目標.
對于所面臨的課題,我們將基于五項主義追究其真因,本著原理原則旋轉“PDCA”的循環,科學而合理地給予解決.
