規格型號：14944006
頻率：12.288~52.0MHZ
尺寸：2.0*1.6mm
PDF
產品描述：智能語音設備晶振,DSA211SDN晶體振蕩器,KDS石英晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V0.1Vto+3.2V0.1V)高度：最高1.0mm,體積：0.007cm3,重量：0.024g,超小...

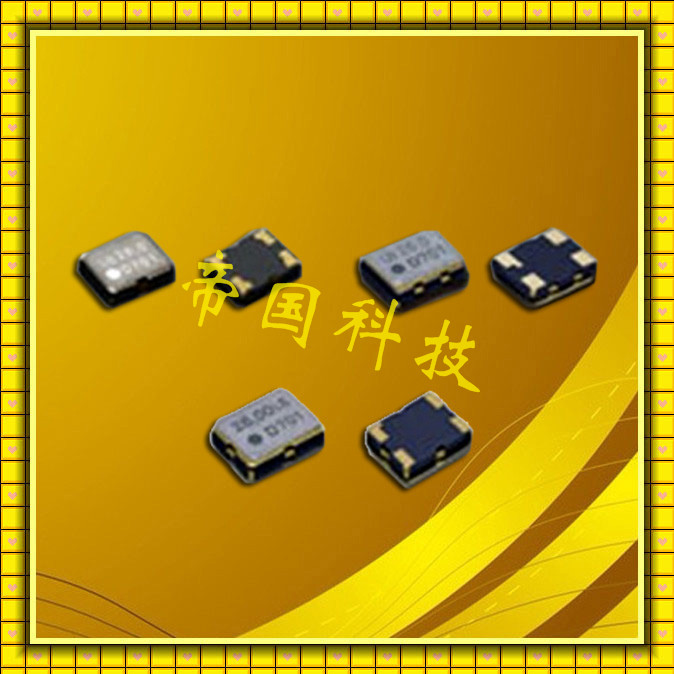

智能語音設備晶振,DSA211SDN晶體振蕩器,KDS石英晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

規格參數	DSA211SDN
頻率范圍	12.288~52.0MHZ
電源電壓	1.68~3.5V
負載電容	10pF
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-30~+85℃ (Option)
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
負荷變動特性	±2.0×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±2.0×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

＜SMD產品＞

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

＜晶體振蕩器＞

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.

有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.

在所有領域的業務活動,從開發,生產和銷售水晶的應用產品,Daishinku集團業務策略促進普遍信任的環境管理活動.

大真空集團將:

主動在能源和資源節約通過適當地控制物質與環境的影響和減少它們的使用.

有效利用資源,防止環境污染的減少和妥善處理廢物,包括重用和回收.

防止全球變暖,開展節能活動,減少二氧化碳排放.

避免采購或使用礦物質,直接或間接金融或受益武裝組織在剛果民主共和國或鄰近的國家.

遵守有關環境的法律、標準、協議和任何其他公司訂閱需求.

基于這個環境政策制定環境目標和目標,同時促進這些活動還經常審查環境管理體系的持續改進.

教育所有員工和那些為我們組工作在我們的環境政策和提高環境保護的意識教育和宣傳活動.

確保信息在我們的環境保護活動是向公眾開放.

1959 大和Shinku Kogyosho由Kazuo長谷川在神戶城市電子零件的加工和石英晶體.

1963年改變組織公司的股份公司.

1965年開始大規模生產晶體諧振器部分.

1980年開設了各級工廠(當前各級生產Div.)生產增加晶體諧振器.

history_1980 開始生產石英晶體濾波器和晶體振蕩器的時鐘.

1981年建立大真空(香港)有限公司開始向香港供應音叉型晶體諧振器和中國市場.
2010年建立大真空(泰國)有限公司.

2012年擴大了地板在Kakogawa Laboratry中部城市的大小.

2013年第一部分的東京證券交易所上市.
