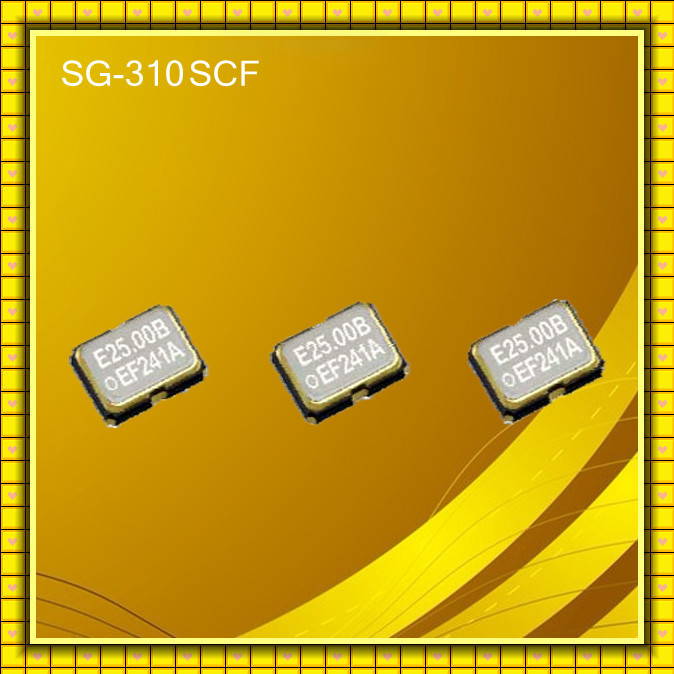

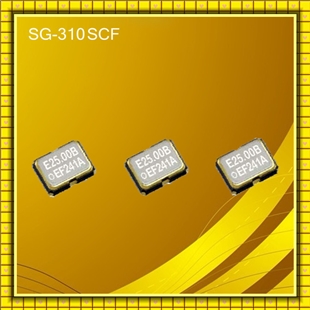

規格型號：49251674
頻率：2.000~80.000MHZ

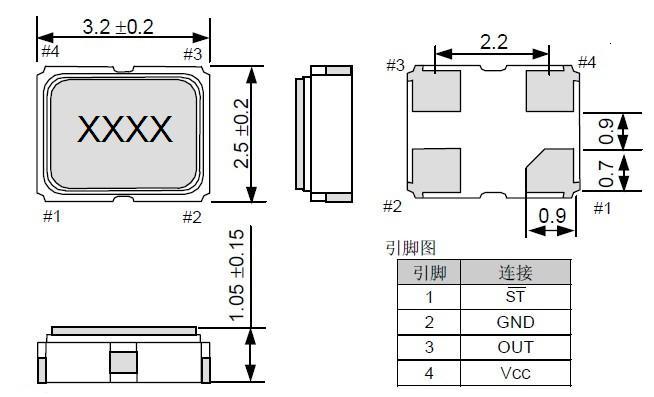

尺寸：3.2*2.5*1.05mm
PDF
產品描述：小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝...

SG-310SCF振蕩器,智能手機貼片晶振,EPSON石英晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V~5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

EPSON晶振規格	符號	規格說明					條件
EPSON晶振規格	符號	SG-310 SEF	SG-310 SDF	SG-310 SCF	SG-310 SDN	SG-310 SCN	條件
輸出頻率范圍	f₀	2.000MHz ～ 48.000MHz			3.000MHz ～ 80.000MHz
電源電壓	V_CC	1.8V Typ. 1.6V ～ 2.2V	2.5V Typ. 2.2V ～ 3.0V	3.3V Typ. 2.7V ～ 3.6V	2.5V Typ. 2.2V ～ 2.7V	3.3V Typ. 2.7V ～ 3.6V
儲存溫度	T_stg	-40°C ～ +125°C					裸存
工作溫度	T_use	-40°C ～ +85°C
頻率穩定度	f_tol	B: ±50 × 10^-6, C: ±100 × 10^-6					-20°C ～ +70°C
		L: ±50 × 10^-6, M: ±100 × 10^-6					-40°C ～ +85°C
		-			D:±20 × 10^-6 , S:±25 × 10^-6		-20°C ～ +70°C
		-			R:±25 × 10^-6		-30°C ～ +85°C
		-			P:±20 × 10^-6		-30°C ～ +85°C
		-			J:±25 × 10^-6		-40°C ～ +85°C

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

愛普生是全球技術領先企業,通過原創的“省、小、精技術”,傾力創建將人、物與信息互聯的新時代.愛普生的主要產品線涵蓋噴墨打印機、數碼打印系統、3LCD投影機以及智能眼鏡、傳感系統和工業機器人,致力于在打印、視覺交流、可穿戴設備、機器人等領域持續創新,超越顧客的期待.

位于日本的精工愛普生公司是愛普生集團的核心企業.愛普生集團在全球設有93家公司,員工近72,000人.愛普生不斷努力減少對環境的影響,為其所在地區的發展做出貢獻,并以此為榮.
