規格型號：92992457
頻率：8.0~50MHZ
尺寸：6.0*3.5mm
PDF
產品描述：希華晶振從人工晶棒長成到最終產品,透過最佳團隊組合及先進之生產技術,建立完整的產品線,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,以健全的供應煉系統...

希華晶體科技敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流,致力于開發小型化、高頻與光電領域等產品,與日本同業并駕齊驅.且深耕微機電(MEMS)技術領域,加速導入TF SMD Crystal的量產,藉以擴大公司營收規模并且提升獲利空間.

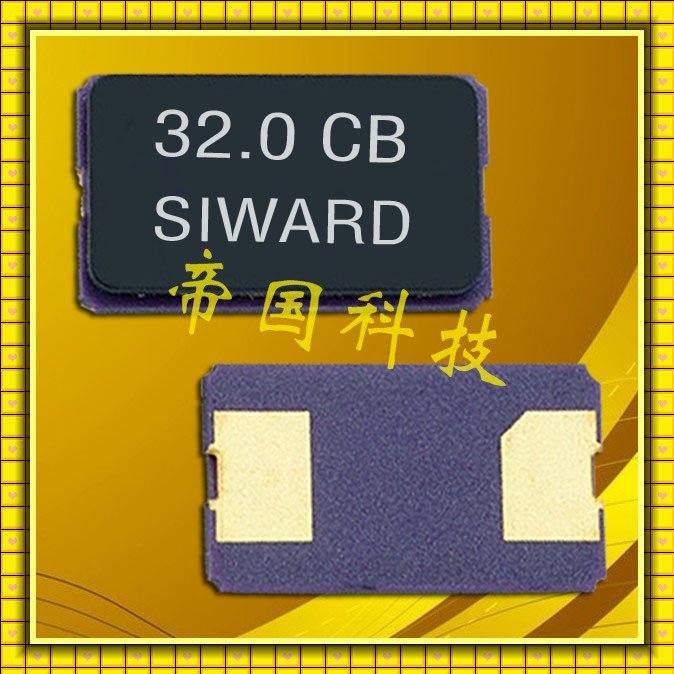

希華石英晶振,GX-60352,GX-70502無源晶振,陶瓷面二腳晶振，貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

希華晶振參數	石英晶振GX-60352
標準頻率范圍	8.0~50MHZ
儲存溫度	-40°C~ +90°C
工作溫度	-10°C~ +70°C
激勵功率	10μW (100μW max)
精度	±20 ppm
頻率溫度特征	±30×10-6(-10∼+70℃), ±50×10-6, ±100×10-6
負載電容	Series,10pF,12pF,16pF,18pF,20pF
串聯電阻（ESR）	80Ω: 8.000~9.999MHZ 60Ω: 10.000~15.999MHZ 50Ω: 16.000~50.000MHZ
頻率老化	±3 ×10^-6 / year Max.

晶體具有多種振動模式,如基頻, 3次泛音,5次泛音等等.當基頻模式應用時,石英晶體的電阻是最低的,這意味著它是最簡單的晶體振蕩.當第三色調模式被應用,一個放大電路必須被利用以降低基本模式的頻率反饋到所述延伸小于所述第三音調模式.因此,如果頻率是只有三分之一的目標頻率時,要檢查是否放大處理電路被施加或它的設定值就足夠了,因為電路的環境適合于基本模式,而不是第三次泛音調模式.該電路可能不振蕩,如果放大電路不施加或它的設定值是不足夠的.基頻模式與三次泛音模式應用程序如下：

一.的基頻模式B應用.三次泛音模式的應用程序

下表顯示升的匹配值,C由各種頻率三次泛音模式

頻率輸出是目標頻率的三倍

這個問題的可能性相對較小.請確定的三次泛音調模式的頻率反饋是否大于基頻模式,由于放大電路的反饋大.當放大電路內置于芯片組此問題可能會發生.為了解決這個問題,請采用三次泛音模式晶體.
