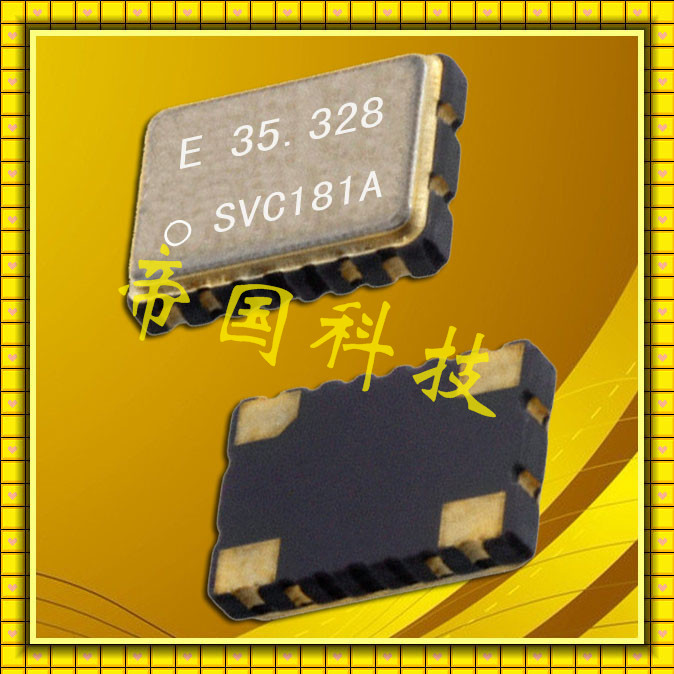

規格型號：20500142
頻率：1.0~60.0MHZ

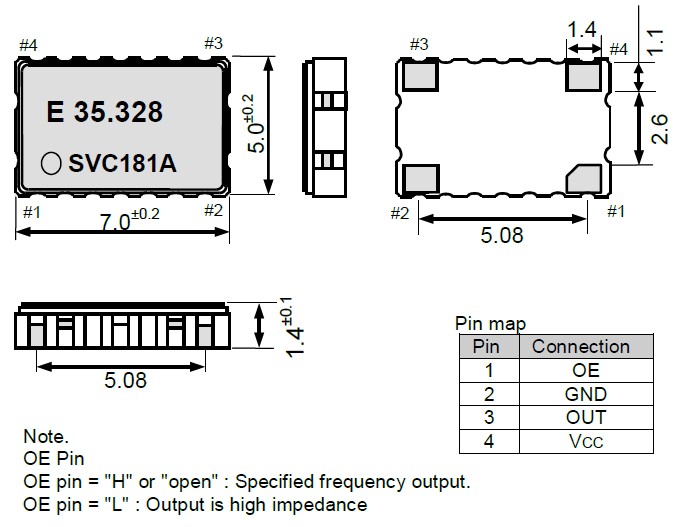

尺寸：7.0*5.0mm
PDF
產品描述：普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下...

普通有源晶振,HG-2150CA,SVC,BXC,BXH振蕩器,智能手機晶振型號,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	HG-2150CA
標準頻率	fo	1.000 MHZ to 60.000 MHZ
電源電壓	Vcc	5.0 V ± 0.5V
存儲溫度	T_stg	-40℃ ~ + 125℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±15.0×10^-6 Max
電流消耗	ICC	30 mA MAX
輸出禁用電流	I_dis	15 mA MAX
待機電流	I_std	5.0 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15 pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4.5 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±10 ×10^-6 /years Max

石英晶振負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考

愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
