規格型號：39670250
頻率：0.7MHZ~125MHZ

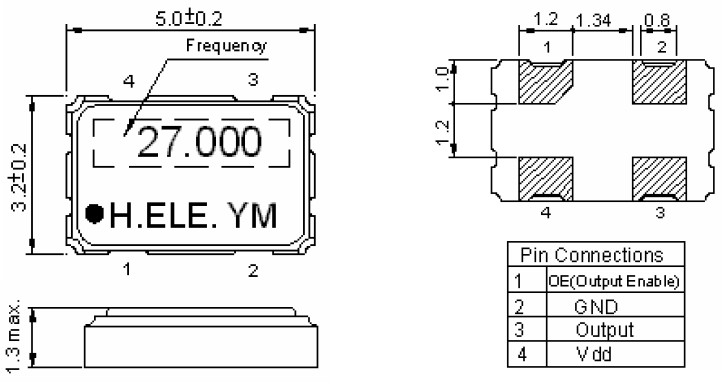

尺寸：5.0*3.2mm
PDF
產品描述：臺灣加高成立于1976年,藉由與日本DAISHINKU（KDS）株式會社的合作,引進日本精密製程、產品設計技術及講究的品質管理工法,進而累積扎實的研發能力.

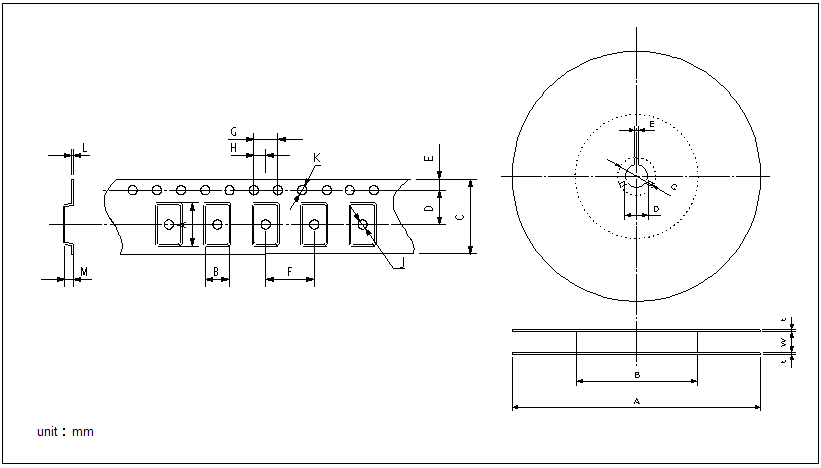

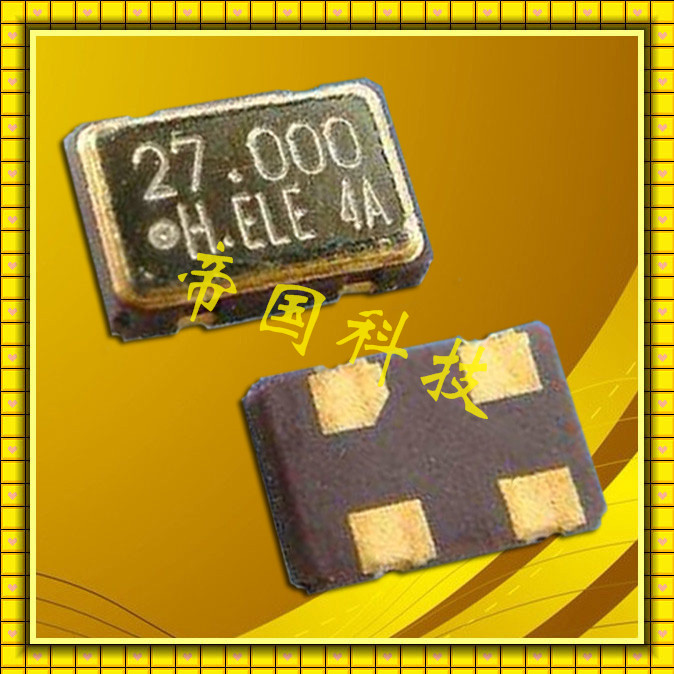

臺灣加高有源晶振,HSO531S晶體,石英晶體振蕩器,5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

加高晶振參數	石英晶體HSO531S
標準頻率范圍	0.700MHZ~125MHZ
儲存溫度	-55°C ~+125°C
工作溫度	-10°C~ +70°C
電源電壓	+1.8V(±10%)	+2.5V(±10%)	+2.8V(±10%)	+3.3V(±10%)
精度	±20 ppm
拐點溫度	+25°C ±5°C
負載電容	Series,15pF,16pF,20pF or Specify
串聯電阻（ESR）	70Ω Max

請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.

The formula for Capacitances versus Frequency is as following:

該公式的電容與頻率是如下：

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.

加高晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是希華晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
