規格型號：63202471
頻率：1.80~50.0MHZ
尺寸：5.0*3.2mm
PDF

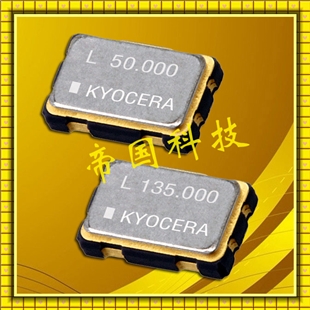

產品描述：進口京瓷石英晶振KC5032A-CM-C1-C2-C5振蕩器,KC5032E-C3貼片晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了...

進口京瓷石英晶振KC5032A-CM-C1-C2-C5振蕩器,KC5032E-C3貼片晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

項目	符號	規格KC5032A-CM
頻率范圍	f_nom	1.800~50.0MHZ
電源電壓	Vcc	1.6V~5.5V
負載電容	CL	15PF
頻率偏差(25±3℃)	f_tol	±15×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-40~+105℃
保存溫度	T_stg	-55~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷集團于1959年4月1日在京都市中京區西之京原町101番地建立公司總部并設立工廠(注冊資金300萬日元、員工28名).作為一家精密陶瓷的專業生產商 -“京都陶瓷株式會社”開始創業京瓷在成立初始,只是一個缺乏資金、信用、業績的小街道工廠.可以依靠的只是僅有的技術和相互信任的伙伴.為了公司的發展,大家都竭盡全力,經營者也用畢生的努力回報大家的信賴,堅信工作伙伴決不是為了私利私欲,所有員工都真心地慶幸自己能夠在這個公司工作,人人都希望公司不斷發展,這就是京瓷的經營.雖然常言人心易變,但同時也再沒有比它更堅不可摧的.以這樣牢固的心與心的連接為基礎的經營,就是京瓷的原點.

當把石英共振子與振蕩線路或集成電路(IC)一起整合在一個封裝內, 由外部提供電源電壓, 形成一個主動組件輸出頻率信號, 就是所謂的石英晶體振蕩器. 石英晶體振蕩器可以藉由單一封裝組件內部不同的振蕩線路及輸出線路, 提供不同特性需求的參考頻率(reference frequency). 例如有石英頻率振蕩器SPXO ( Simple Package Crystal Oscillator ) 或稱為 CXO ( Clock Crystal Oscillator ), 可程序化石英晶體振蕩器PCXO ( Programmable Crystal Oscillator ), 電壓控制石英晶體振蕩器VCXO ( Voltage Controlled Crystal Oscillator ), 溫度補償石英晶體振蕩器TCXO ( Temperature Compensated Crystal Oscillator ) 及恒溫槽控制石英晶體振蕩器OCXO ( Oven Controlled Crystal Oscillator ).

為了滿足應用面需求而言, 石英晶體振蕩器內部的振蕩線路有以基本波或三倍頻不同方式. 若要達到數佰兆赫的輸出頻率時, 振蕩線路后級可以采用鎖相回路方式或倍頻方式, 將較低頻率的石英振蕩頻率提升. 對于輸出端的輸出準位及輸出波形也有各類不同需求,如 CMOS, LVPECL, LVDS…..等. 這些規格都要仔細的定義.

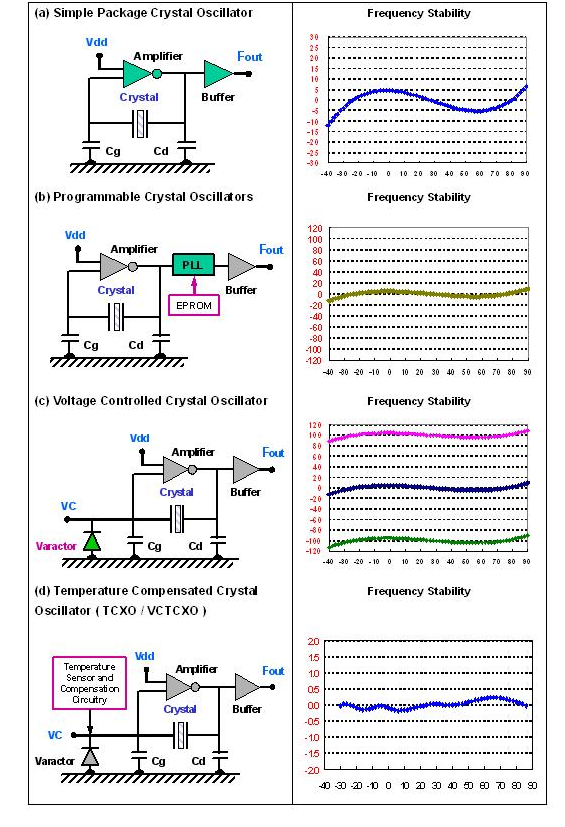

在圖中提供了數種石英振蕩器輸出頻率對溫度變化的穩定性示義圖

京瓷集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.

為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2014年度,環保商品的比例達到了99%.

今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.

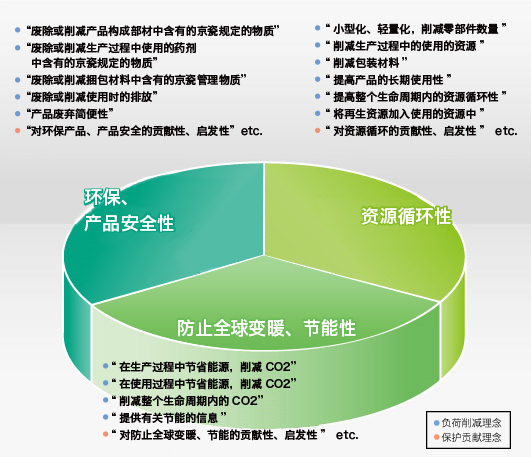

環境友好理念

京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.

負荷削減理念

盡可能削減產品本身對環境的負面影響

保護貢獻理念

通過產品投放,幫助客戶及社會減少環境負擔.
