規格型號：3919177
頻率：10.0~52.0MHZ
尺寸：2.0*1.6mm
PDF

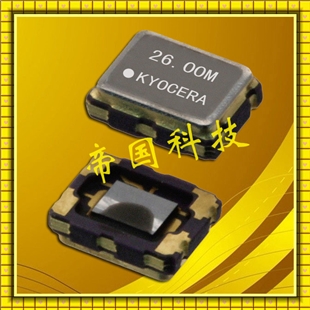

產品描述：KT2016溫補振蕩器,石英晶振,日本京瓷株式會社,2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定...

KT2016溫補振蕩器,石英晶振,日本京瓷株式會社,2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

項目	符號	規格KT2016
頻率范圍	f_nom	10.0~52.0MHZ
電源電壓	Vcc	1.68V~3.63V
頻率偏差(25±3℃)	f_tol	±0.2×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-30~+85℃
保存溫度	T_stg	-40~+85℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”,它由象征追求更廣闊的領域,展翅面向未來的企業商標和企業標識構成.1982年10月,公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際,便開始啟用這一標識.

作為象征性標記的顏色,選擇了富有熱情和挑戰意味的紅色 .“The New Value Frontier”(即在最尖端領域不斷創造新價值)是京瓷向社會發出的能夠表現公司強烈意愿的宣言.京瓷將發揮集團的綜合實力,用獨有的技術和視角開辟和構筑時代與市場所求的價值形態.

1. 驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

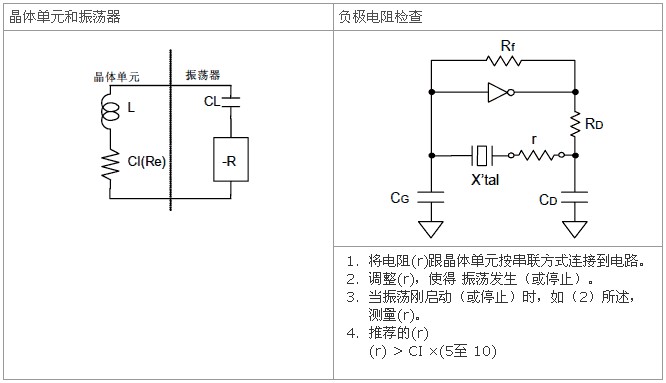

2. 振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

京瓷集團全體員工都積極地投身環保活動,希望能夠在兼顧環保性和經濟性的同時,實現可持續發展.尤其是在節能、溫室效應對策方面,投入節能設備、安裝太陽能發電系統、實施墻面綠化等開展了一系列節能活動.此外,還開展了保護生物多樣性等活動.京瓷為區域發展做出的貢獻受到了高度評價,連續5年榮獲日本環境省頒發的“防止全球變暖活動環境大臣表彰獎”,成為獲獎次數最多的企業.
