規格型號：60932922
頻率：1.0~125.0MHZ
尺寸：3.2*2.5mm
PDF

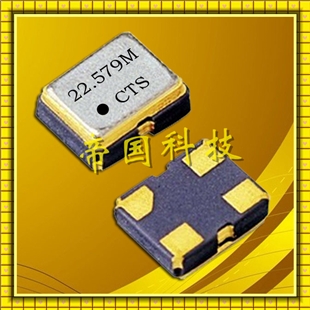

產品描述：西迪斯Model632,3225mm晶體振蕩器,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小...

西迪斯Model632,3225mm晶體振蕩器,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振規格參數	型號Model632
頻率范圍	1.0 MHz to 125.0 MHz
頻率公差25℃	±20 ppm, ±25 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍	-20°C to +70°C ,-40°C to +85°C
電壓	2.5V,3.3V
負載電容	15pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±3ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-55°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

在工作中出現異常技術問題：

這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.CTS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「CTS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
