規格型號：67840445
頻率：312~870MHZ

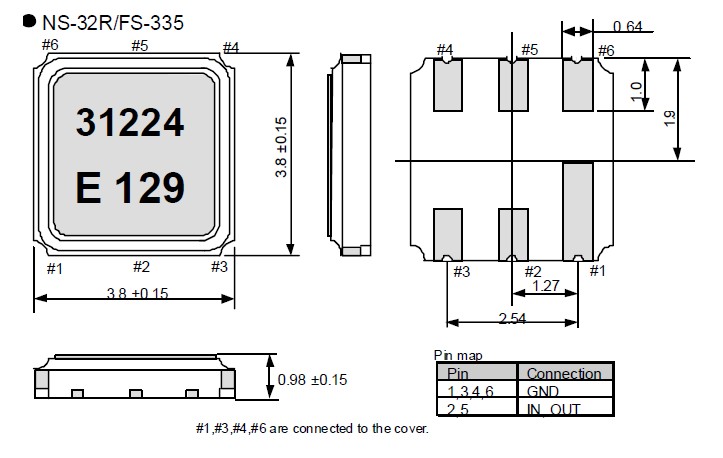

尺寸：3.8*3.8mm
PDF

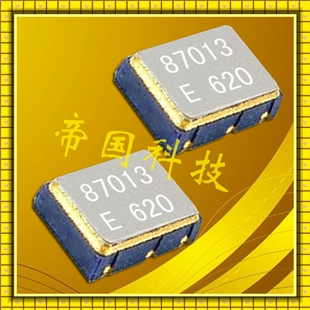

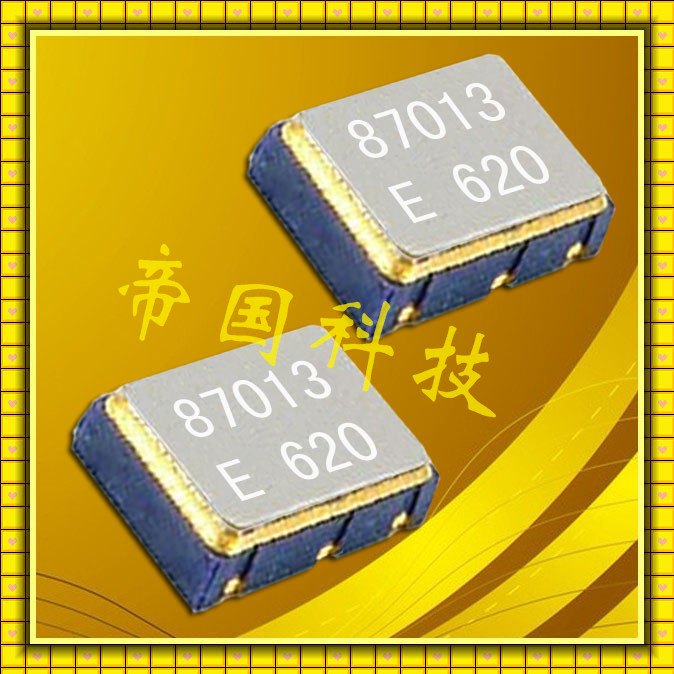

產品描述：高頻率晶振,愛普生NS-32R,聲表面諧振器,晶體內部石英晶片均采用了全自動壓電石英晶振晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理.小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定...

高頻率晶振,愛普生NS-32R,聲表面諧振器,晶體內部石英晶片均采用了全自動壓電石英晶振晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理.小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

晶振參數	符號	NS-32R
標準頻率	fo	312 MHZ to 870 MHZ
存儲溫度	T_stg	-40℃ ~ + 85℃
工作溫度	T_use	-40℃ ~ + 85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
激進電平	DL	1 mW Typ
轉換溫度	TI	﹢25℃± 20℃
拋物系數	B	-(1.6±0.4) ×10^-8/℃²
耐沖擊性	S.R	±10 ×10^-6 Max
頻率老化	F_aging	±10 ×10^-6 /years Max

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
