規格型號：17759644
頻率：20.0~50.0MHZ

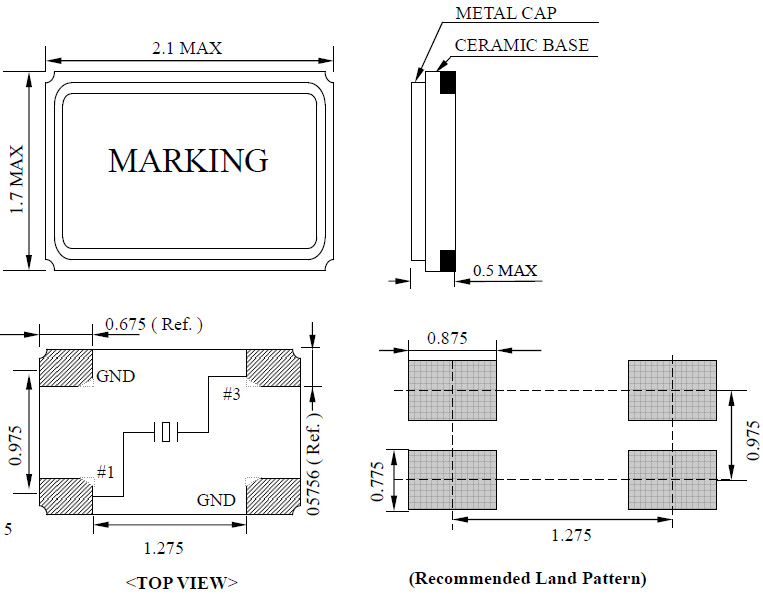

尺寸：2.0*1.6mm
PDF
產品描述：臺灣津綻公司主要生產產品為全系列石英晶體振動子即：石英晶體諧振器,(DIP晶體 SMD 晶體),石英晶體振盪器 (SMD OSCILLATOR) 和石英晶體控制振盪器 (SMD晶振 VCXO壓控晶振).

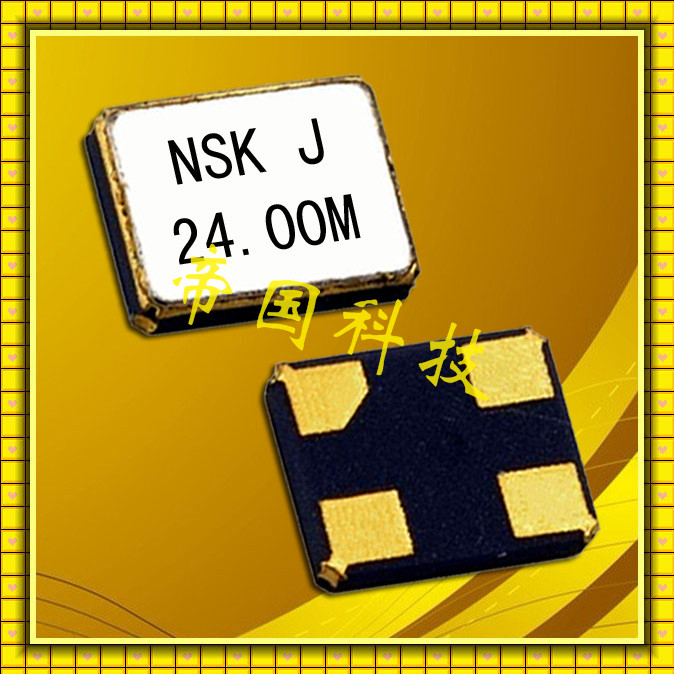

NXN-21石英晶振,NSK無源晶振,晶體諧振器,小型貼片石英晶振主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

石英晶振規格參數	NXN-21
1.頻率
頻率范圍	20.0 ~ 50.0MHz
頻率公差在25°C±2°C	±10 ~ ±50 ppm (TYP.)
頻率穩定度超過工作溫度范圍	±10 ~ ±50 ppm (TYP.)
2.環境條件
工作溫度	-10°C~ +60°C,-20°C~ +70°C or customer requirement
保存溫度	-40°C ~ +85°C
老化率	±3ppm/year
3.電路規格
測試電路	S&A 250B
負載電容	6 pF ~ 32 pF, series or special
開車水平	1uW ~ 100uW or special
分路電容	7.0pF max

石英產品主要是利用石英材料（水晶）的壓電效應制成的電子原件和器件,壓電效應是一種機電能量互換的現象,壓電效應分為正壓電效應和逆壓電效應,正壓電效應是以機械應力及應變（形變）作用而使物體產生電荷或電壓輸出.逆壓電效應是以電能輸入使之產生機械能或位移（形變）的輸出.如果把交變電壓施加到石英芯片兩個電極之間,當交變電壓的頻率與石英芯片固有頻率一致時,通過逆壓電效應,芯片便產生機械振動,同時又通過正壓電效應而輸出電信號.石英材料的壓電效應是有方向性的,只有在電軸方向才具有壓電效應.石英有天然石英和人造石英.天然石英和人造石英均為多面體形狀.目前電子元器件使用的主要是人造石英材料.主要成分為氧化硅之結晶體SiO2.使用石英為震蕩源的產品主要有石英晶體諧振器、石英晶體振蕩器.

臺灣津綻石英科技股份有限公司擁有超過 10 年以上的生產經驗,秉持著持續開發與專業技術支持,提供使用者最佳的解決方案及最好的服務品質.

Ｎ- Natural Life (自然的生活)

推行綠色管理管制有害物質

珍惜地球資源創造無害環境（建構和諧環境）

Ｓ- Satisfied Product (滿意的產品)

竭盡企業本分堅持以人為本

推行工業安全製造優質產品（科技創新產品）

Ｋ- Keep Improvement (持續地改善)

時時群策群力提升品牌價值

刻刻精益求精達成顧客滿意（達成雙贏策略）

津綻晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 津綻晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
