規格型號：26137678
頻率：32.768KHZ

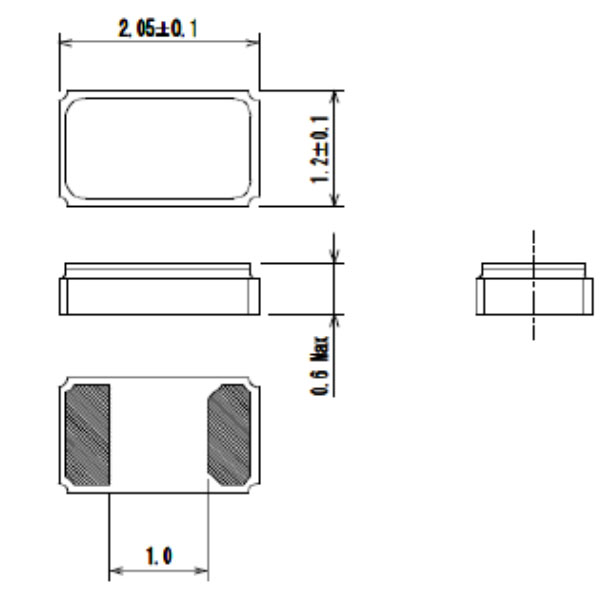

尺寸：2.0*1.2mm
PDF

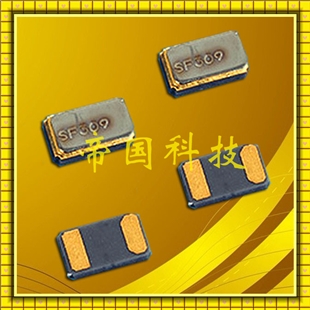

產品描述：精工株式會社,SMD貼片晶振,SC-20S晶體諧振器,"Q-SC20S03220C5AAAF",此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的...

精工株式會社,SMD貼片晶振,SC-20S晶體諧振器,貼片石英晶體諧振器,"Q-SC20S03220C5AAAF",又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

精工晶振參數	符號	SC-20S規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−3.5±1.0) x 10^-8/ºC²
負載容量	CL	7pF/12.5pF
串聯電阻	R1	55kΩ 最大值
絕對最大激勵等級	DL最大值	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.3pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

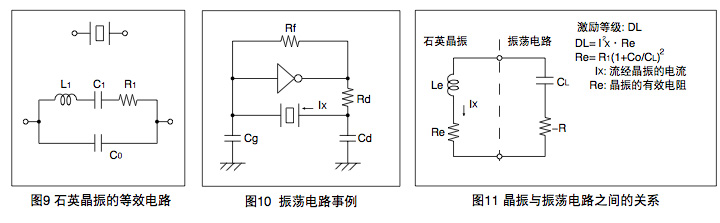

"Q-SC20S03220C5AAAF",石英晶振的激勵等級可以按照晶振的各種工作狀態下的消耗電力,或按照電流的等級來進行表示(參閱圖9, 10和圖11).如果利用過大的電力來使晶振工作,有可能產生頻率不穩定等特性的惡化,以及導致石英芯片破損的危險.在使用之前,建議進行電路設計時,確認一下所使用的激勵等級不超過絕對最大激勵等級.

精工控股株式會社創建于1881年,具有全新的經營模式管理會社旗下的所有分公司,以擴大SEIKO（精工）品牌的影響力. 90年代后半期會社開始進行重組,控股公司的創建也是重組中的最后一個階段,直至2001年,設立了手表業務部門之后,重組正式完成.在新的體制下,旗下各分公司的獨立與自治受到重視和認可,公司之間的協力優勢也更加得到了體現."Q-SC20S03220C5AAAF",

"Q-SC20S03220C5AAAF",精工晶振充分認識保護地球環境是人類共通的最重要課題,作為善良的企業公民在日常活動中關心環境保護.

1、制定環境目標,有計劃地確認實行結果,進而得到持續的改善.

2、遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.

3、在從商品的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.

4、與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.

5、向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
