規格型號：86007248
頻率：32.768KHZ
尺寸：3.5*1.5
PDF

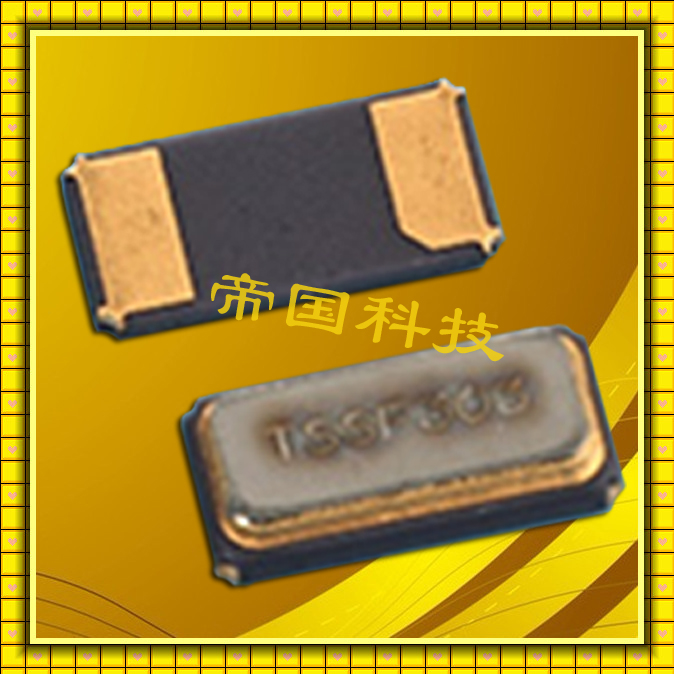

產品描述：貼片石英晶振"Q-SC32S0320570CADF"最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本...

精工晶振,石英貼片晶振,SC-32S晶振,進口精工3.5*1.5晶振,"Q-SC32S0320570CADF",3215mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.

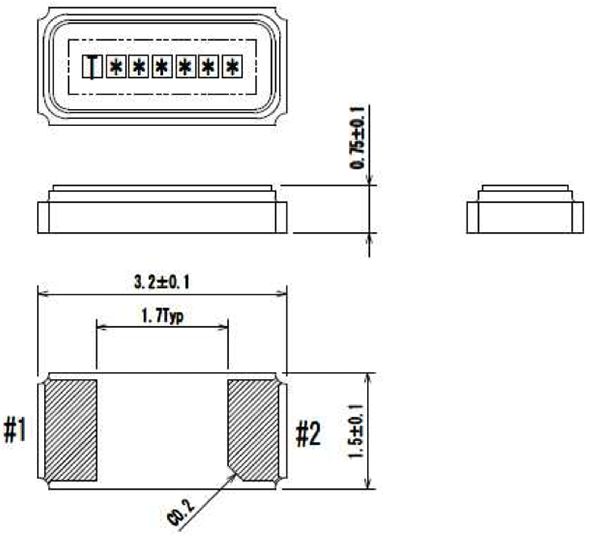

小體積貼片晶振,外觀小型,表面貼片型石英晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (3.5×1.5×0.75mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.

精工晶振參數	符號	SC-32S規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−0.035±10%) x 10^-6/ºC²
負載容量	CL	7pF,9pF,12.5pF
串聯電阻	R1	70kΩ 最大值
絕對最大激勵等級	DL最大值	0.5μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.0pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

陶瓷包裝產品精工晶振,石英貼片晶振,SC-32S晶振,進口精工3.5*1.5晶振,"Q-SC32S0320570CADF",

(1)在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，精工晶振在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

（2）陶瓷封裝產品

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，石英晶振在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

時鐘上用到的晶振，"Q-SC32S0320570CADF",32.768K是數字電路板上最常見的了，做時鐘客戶經常選用的音叉晶振為VT-200-F，該晶振體積僅有2*6mm（對應KDS為DT-26），采用了特有的光刻技術，以及小型管狀封裝，提供的頻率為32.768kHz±10ppm/±20ppm，負載電容為6.0pF或12.5pF。

生活中手機應用到的晶振精工SSP-T7-F是最合適不過了。超輕薄的貼片晶振。體積達到7.0*1.5mm。可以和一粒米相提并論了。適合用在高密度表面安裝，它采用塑料模封裝設計，內有高可靠的管狀石英晶體，提供的頻率32.768KHZ，負載電容為6.0pF或12.5pF。精工晶振,石英貼片晶振,SC-32S晶振,進口精工3.5*1.5晶振

"Q-SC32S0320570CADF",精工SEIKO晶振對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查32.768K,SMD時鐘晶體,壓電石英晶振材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)
