規格型號：47949021
頻率：32.768KHZ

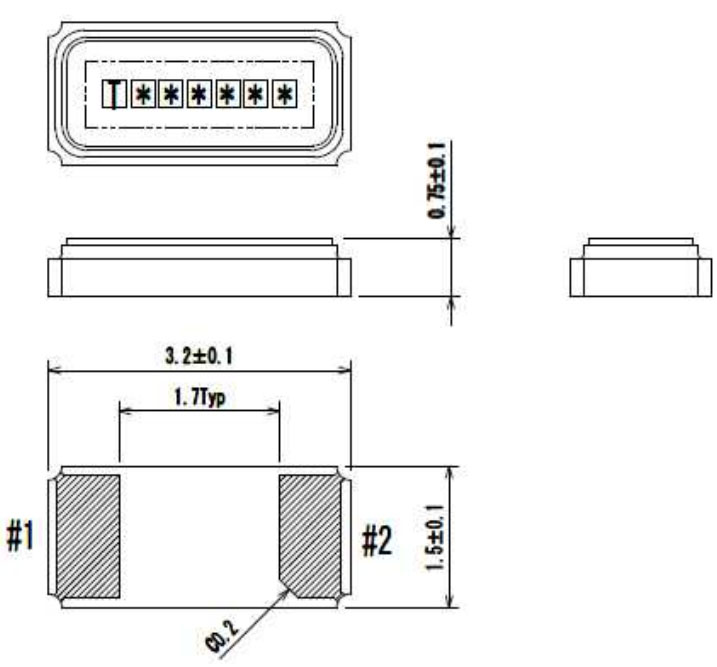

尺寸：3.2*1.5mm
PDF
產品描述：晶振產品本身具備優良的耐熱性,"Q-SC32S0322070AAAF"耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求.

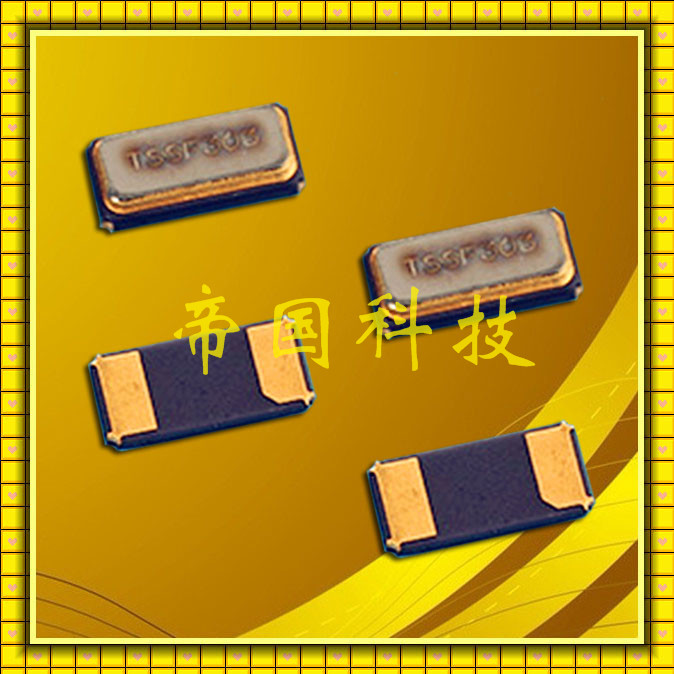

SEIKO石英晶體,SC-32S貼片晶振,廣東精工晶振代理商,"Q-SC32S0322070AAAF",32.768KHZ系列,在當今全球晶振市場說的上是質優價廉,產品本身外觀是多種化,體積有大有小,有二個腳SMD焊接模式,也有三個腳SMD焊接模式,一樣有四個腳焊接模式,還有時鐘模塊焊接模式,產品具有無源32.768KHZ,也有帶電壓模式的32.768KHZ晶體系列,產品應用范圍非常廣闊,比如多種電子消費類,手機應用,藍牙多功能播放器,無線通訊產品,平板電腦等多個領域,因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用.并且滿足歐盟ROHS環保要求,晶體本身有重量輕,體積小,超薄型等多種優勢,得到市場認可.

精工晶振參數	符號	SC-32S規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±20ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−3.5±1.0) x 10^-8/ºC²
負載容量	CL	7pF/12.5pF
串聯電阻	R1	55kΩ 最大值
絕對最大激勵等級	DL最大值	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	1.3pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

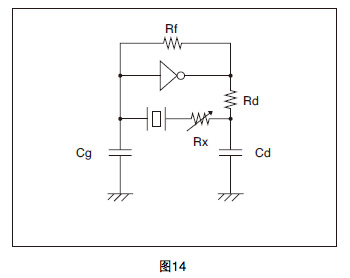

振蕩寬限評價方法的示例

與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結 束.緩慢地使 Rx 值逐漸變大 , 開始或結束振蕩時的最大電阻 Rx 加上晶振的有效電阻 Re,就是該電路的大概負性電阻的數值.

負性電阻 |- R| = Rx + Re

|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.

*Re 為振蕩時的有效電阻值.

Re = R1 (1 + CO/CL ) 2

"Q-SC32S0322070AAAF", 精工控股株式會社創建于1881年,具有全新的經營模式管理會社旗下的所有分公司,以擴大SEIKO（精工）品牌的影響力. 90年代后半期會社開始進行重組,控股公司的創建也是重組中的最后一個階段,直至2001年,設立了手表業務部門之后,重組正式完成.在新的體制下,旗下各分公司的獨立與自治受到重視和認可,公司之間的協力優勢也更加得到了體現.

"Q-SC32S0322070AAAF",精工晶振充分認識保護地球環境是人類共通的最重要課題,作為善良的企業公民在日常活動中關心環境保護.

1、制定環境目標,有計劃地確認實行結果,進而得到持續的改善.

2、遵守日本國內和世界各國的環境相關法規、條例以及業界的工作事項,致力于預防環境污染.

3、在從商品的制造到銷售的全生命周期中,力圖通過綠色采購、關愛環境的制造方法、化學物質的管理、商品、包裝材料、運輸方法等有效利用資源和降低溫室化氣體、廢棄物排放.以此為保全生物多樣性做貢獻.

4、與公司員工共享環境問題的動向和公司的環境方針,促進對環境活動的理解和參加.

5、向公司外宣傳有關環境問題的方針和活動力圖加深與社會的溝通.
