規格型號：77831874
頻率：1.0~166.0MHZ

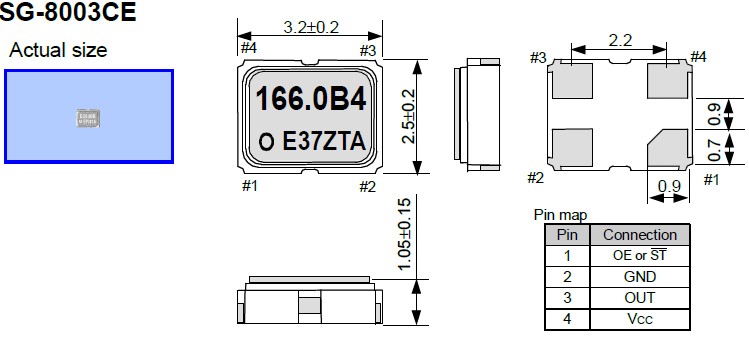

尺寸：3.2*2.5mm
PDF
產品描述：日本愛普生晶振,石英晶振SG-8003CE,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減...

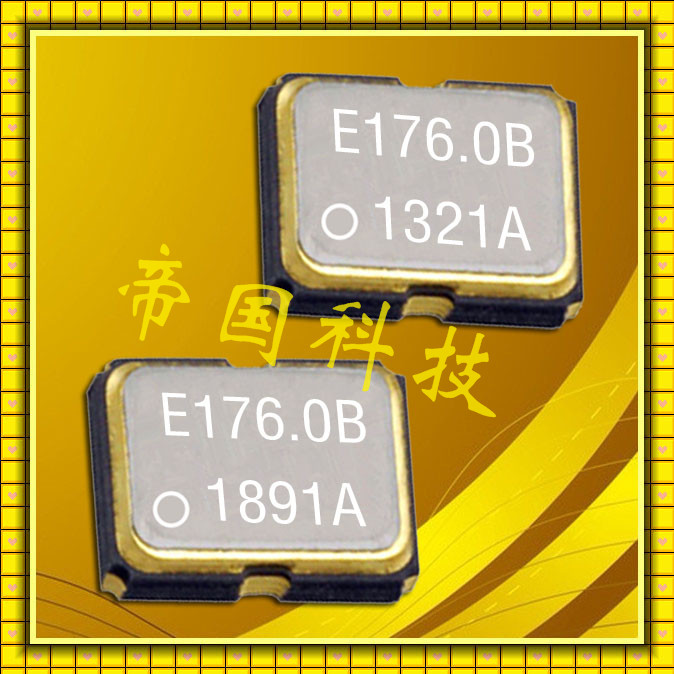

日本愛普生晶振,石英晶振SG-8003CE,有源晶振,小體積有源石英晶體振蕩器,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

晶振參數	符號	SG-8003CE
標準頻率	fo	1.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃ ~ +85℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率公差	F_tol	±50.0×10^-6 Max
電流消耗	Icc	15 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VIH	70% Vcc Min
輸出電壓	VIL	30% Vcc Min
上升/下降時間	tr/tf	2.5 ns Max
啟動時間	T_str	5 ms Max
頻率老化	F_aging	±3 ×10^-6 /years Max

石英晶體共振子的兩端往振蕩電路看過去,排除共振子以外的所有阻抗特性質總和,振蕩電路上必須提供足夠大的增益來補償共振子共振時的機械能損耗,也就是放大器為一個能量源,若負性阻抗的能量源大于振蕩電路的損耗時,能源回路為平衡狀態此回路為穩定振蕩,負性阻抗不是產品規格參數,但卻是振蕩線路設計時很重要的性能指針.

　正確的選取Cg/Cd的值將有利于振蕩電路的工作穩定,并能使振蕩頻率能滿足使用的頻率要求.

其選取的步驟如下：

首先應該按照-R的需求選擇Cg/Cd,在滿足TS的情況下應盡量選取電容小一些,以保持較高的–R確保電路振蕩的穩定性.

當無法滿足-R要求時應考慮對IC的特性重新評估、選擇.

※ -R的計算公式：-R = gm/ {ω2 *（Cg*Cd）} gm為互導,單位：S（西門子）

※ 早期測試-R的儀器有HP-4195A等,但現階段皆改為crystal搭配VR實測法.

※ -R的要求(標準)：

-R≧ 3~10 Max ESR. ,若-R低于3倍時會因石英諧振器與電路的匹配

不良而容易出現不起振或振蕩不穩定、振蕩啟動時間延長等問題.
