規格型號：21085892
頻率：1.0~166.0MHZ

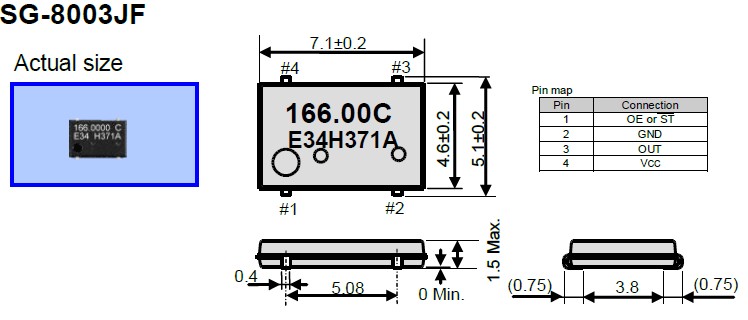

尺寸：7.0*5.0mm
PDF

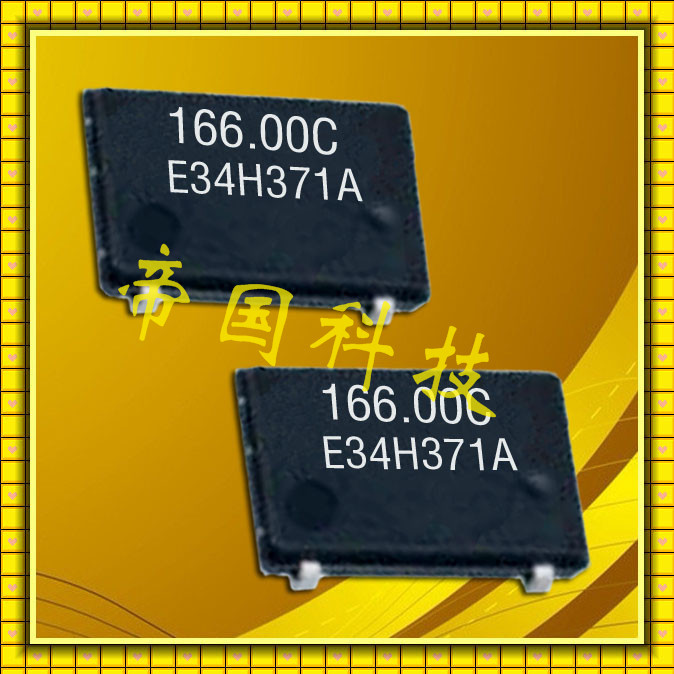

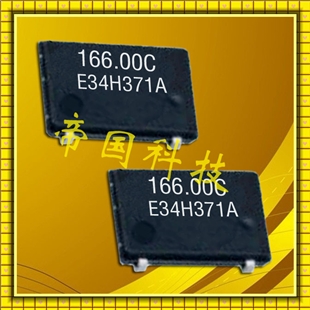

產品描述：愛普生SG-8003JF晶振,石英晶體振蕩器,工控系統晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體...

愛普生SG-8003JF晶振,石英晶體振蕩器,工控系統晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	SG-8003JF
標準頻率	fo	1.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃ ~ +85℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率公差	F_tol	±50.0×10^-6 Max
電流消耗	Icc	15 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VIH	70% Vcc Min
輸出電壓	VIL	30% Vcc Min
上升/下降時間	tr/tf	2.5 ns Max
啟動時間	T_str	5 ms Max
頻率老化	F_aging	±3 ×10^-6 /years Max

激勵功率的大小直接影響石英諧振器的性能,所以電路設計者一定要嚴格控制石英諧振器在規定的激勵功率下工作,以便充分發揮石英諧振器的特性激勵功率一般以微瓦為單位micro Watt,近幾年石英晶體生產技術大幅提升加上產小型化與低功耗需求的提升已不需要提供過高的驅動功率.

功率偏小對于長期穩定有利,功率稍大對于短期溫度有利.

激勵功率太大:

石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低；功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞；功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則；激勵功率過大容易激起寄生振蕩,同時還會使老化變大.

激勵功率太低:

會使信號雜音比變小而影響短期穩定度,諧振器不易起振,影響工作的穩定和可靠性,所以使用者應根據不同的要求嚴格控制激勵功率；更不能為了增大輸出而隨意提高激勵功率.

愛普生通過實現《經營理念》的活動履行企業社會責任（CSR）.

愛普生把《經營理念》置于企業經營的軸心.在遵守法律法規和企業道德倫理的基礎上,通過創造超越顧客期待的價值的企業活動,建立與全體利益相關方之間的信賴關系并伴隨社會共同發展,從而為創造更美好的社會而做出積極的貢獻.

為了實現《經營理念》,愛普生在2005年制定了《企業行動準則》,明確為顧客、股東和投資家等所有利益相關方所應注意的事項及應采取的行動,并在整個集團貫徹落實.2006年,在《企業行動準則》的基礎上制定了《員工行為規范》,明確每位員工應采取的行動.《員工行為規范》根據社會環境的變化以及法律法規的動向而隨時修訂.

愛普生認為,地球的承載能力是有限的,減少環境負荷,人人有責. 因此,愛普生致力于在2050年前將所有產品和服務生命周期中的二氧化碳排放量減少90%.同時,作為生態系統的有機組成部分,愛普生將繼續與其所在地的社區齊心協力,共同恢復和保護生物多樣性.

為實現“Environmental Vision 2050”而設定的四大目標.

將產品完整生命周期中的二氧化碳排放量減少90％.

實現所有產品的資源重復利用和循環利用.

將二氧化碳的直接排放量減少90％,并消除二氧化碳之外的其它溫室氣體的排放.

作為生態系統的有機組成部分,與當?shù)厣鐓^(qū)共同努力,恢復和保護生物多樣性.
