規格型號：70551789
頻率：32.768KHZ
尺寸：7*1.5*1.4
PDF

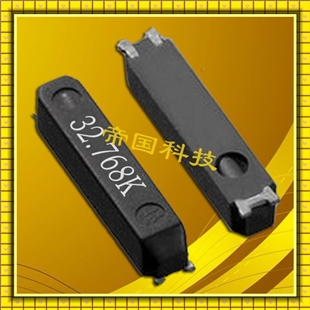

產品描述：小體積SMD時鐘晶體諧振器,"Q-SPT7P032761070FF"是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數...

精工晶振,貼片晶振,SSP-T7-F晶振,32.768KKZ貼片石英晶振,"Q-SPT7P032761070FF",此款SMD晶振并且可以承受回流焊接的高溫,波峰焊接,回流焊接等,貼片表晶主要特點是該產品排帶包裝,焊接模式主要使用SMT焊接,給現代SMT工藝帶來高速的工作效率,32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

精工晶振參數	符號	SSP-T7-F規格
公稱頻率	f_nom	32.768kHz
頻率容許偏差	f_tol	±10ppm,±20ppm,±50ppm
頂點溫度	Ti	+25±5ºC
二級溫度系數	B	(−3.5±1.0) x 10^-8/ºC²
負載容量	CL	7pF/12.5pF
串聯電阻	R1	65kΩ 最大值
絕對最大激勵等級	DL最大值	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C ₀	0.8pF 典型值
頻率老化程度	f_age	±3 x 10^-6
工作溫度范圍	T_use	−40ºC to +85ºC
保存溫度范圍	T_stg	−55ºC to +125ºC

"Q-SPT7P032761070FF",音叉型石英晶振的頻率溫度特性如左側的曲線圖所示,顯示了以+25°C為頂點的負向2次方程曲線. 溫度范圍越寬,則頻率的變化量也越大,因此,需要考慮一下所使用環境的溫度范圍和必要的精度.精工晶振,貼片晶振,SSP-T7-F晶振,32.768KKZ貼片石英晶振

[頻率溫度特性的近似公式]
f_tem = B(T-Ti) 2
B : 二次溫度系數
T : 任意的溫度
Ti : 頂點溫度

精工愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市愛普生從一家最初以加工機械手表起家的企業,是最早進入中國的跨國企業之一一直秉承"挑戰與創新"的企業文化,以科技創新為產業發展做出貢獻的同時,也實現了與中國市場的共同成長.精工優秀的企業文化,創新的業務模式領先的科技實力以及強大的品牌優勢,都為其成功奠定了堅實的基礎.精工集團敢于挑戰與創新這種精神已融入企業骨髓中.精工晶振,貼片晶振,SSP-T7-F晶振,32.768KKZ貼片石英晶振,"Q-SPT7P032761070FF",從世界第一臺微型數字打印機EP-101,到令世界鐘表史發生變革的第一塊石英手表Seiko QuartzAstron 35SQ,再到堪稱改變我們今天生活方式的世界第一臺720dpi的彩色噴墨打印機Epson Stylus Color,直至今天愛普生提供的令人感動的產品和服務,眾多的"世界第一"以及革命性的產品都是在"挑戰與創新"的DNA下創造而來.

SII作為優秀的企業市民,以企業活動與地球環境相融合為目標,"Q-SPT7P032761070FF"進口晶振為保護環境而不斷地努力向上,為實現與所有的生命體持續同處共榮的社會做出貢獻.

提供適合于保護環境的產品.

對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有RoHS指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素,燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.

對應SII制定的綠化商品基準,本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.晶振工廠事業部的所有產品均通過了SII綠化商品的認證.
