規格型號：86763115
頻率：13.0~52.0MHZ

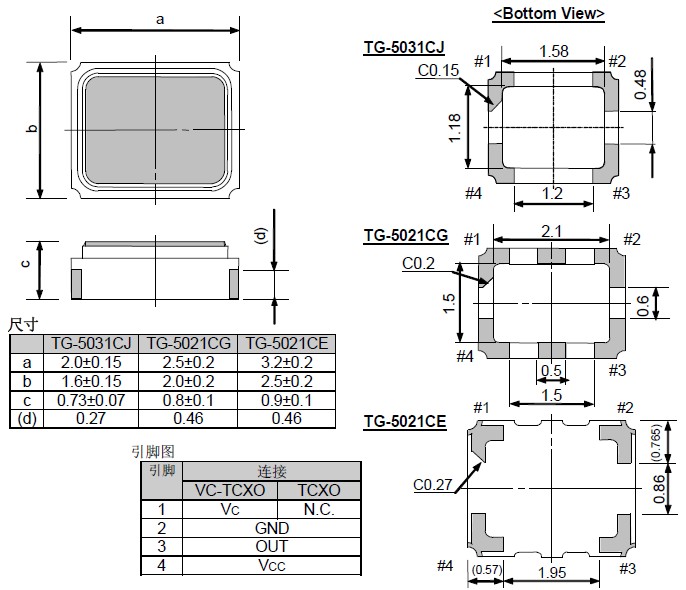

尺寸：3.2*2.5mm
PDF
產品描述：日本有源晶振,TG-5021CE車載晶體振蕩器,"TG-5021CE-38N 39.0000M3"愛普生石英晶振,壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖...

日本有源晶振,TG-5021CE車載晶體振蕩器,愛普生石英晶振,"TG-5021CE-38N 39.0000M3",壓控溫補晶體系列,VC-TCXO產品內部晶片焊接模式采用了,高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內.

晶振參數	符號	TG-5021CE
標準頻率	fo	13.0MHZ to 52.0MHZ
電源電壓	Vcc	1.8V±0.1V,2.8V±0.14V
存儲溫度	T_stg	-40℃~+90℃
工作溫度	T_use	-30℃~+85℃
頻率公差	F_tol	±2.0×10^-6 Max
電流消耗	Icc	60mAMAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_ECL	50Ω
輸出電壓	Vpp	0.8V Min
上升/下降時間	tr/tf	1.0ns Max
啟動時間	T_str	2.0ms Max
頻率老化	F_aging	±25℃，Vcc=3.3V,20 years

"TG-5021CE-38N 39.0000M3",負載電容

如果振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差,如下圖所示.電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS.

其中CS表示電路的雜散電容.

頻率和負載電容特征圖器

振蕩回路參數設置參考

"TG-5021CE-38N 39.0000M3",愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

    創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.
    不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.
    在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
    通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
    將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
