規格型號：80679998
頻率：8~80MHZ

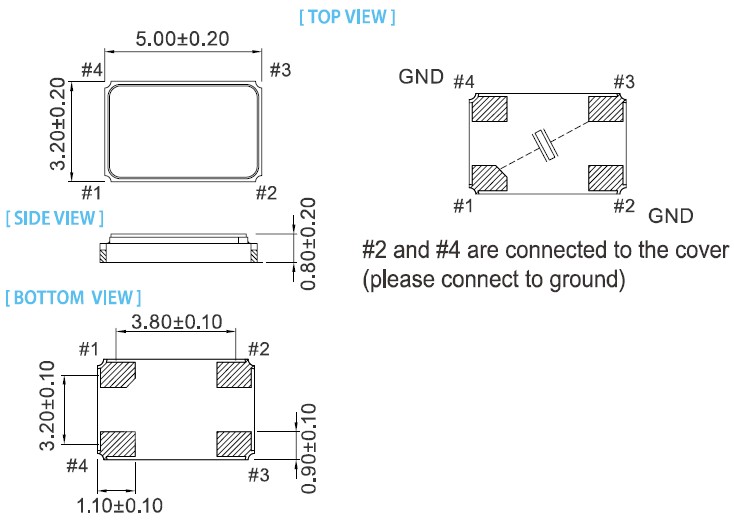

尺寸：5.0*3.2mm
PDF
產品描述：臺灣泰藝電子成立于民國89年3月,是一家專業石英頻率控制元件制造商.在美國與中國大陸均設有生產據點,營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地,以成為全球石英頻控元件領導者之目標邁進.

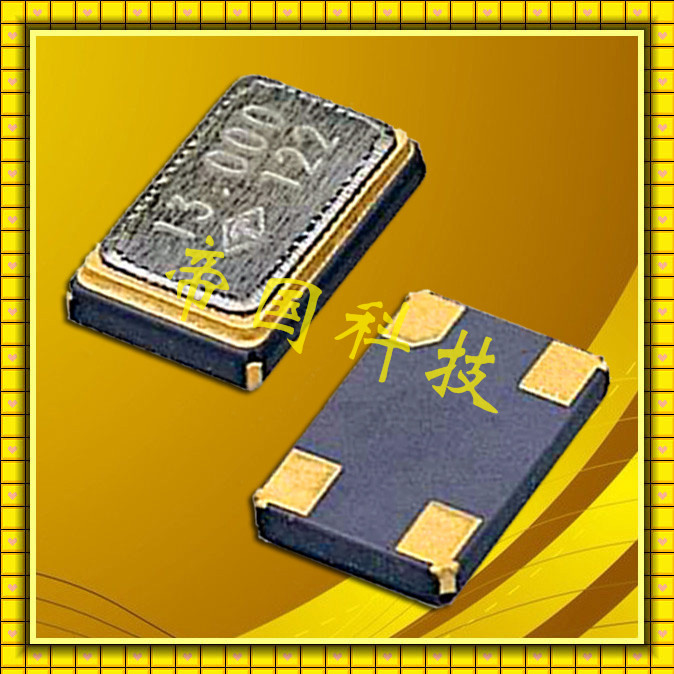

XV-5032無源晶振,泰藝晶體,進口晶體諧振器,貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

泰藝晶振參數	石英晶振XV-5032
標準頻率范圍	8MHz~80MHz
儲存溫度	-55°C ~+125°C
工作溫度	-40°C~ +85°C
激勵功率	10μW (100μW max)
精度	±20 ppm
拐點溫度	+25°C ±5°C
負載電容	Series,5pF or Specify
串聯電阻（ESR）	70kΩ Max

激勵功率的大小直接影響石英諧振器的性能,所以電路設計者一定要嚴格控制石英諧振器在規定的激勵功率下工作,以便充分發揮石英諧振器的特性激勵功率一般以微瓦為單位micro Watt,近幾年石英晶體生產技術大幅提升加上產小型化與低功耗需求的提升已不需要提供過高的驅動功率.

功率偏小對于長期穩定有利,功率稍大對于短期溫度有利.

激勵功率太大:

石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低；功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞；功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則；激勵功率過大容易激起寄生振蕩,同時還會使老化變大.

激勵功率太低:

會使信號雜音比變小而影響短期穩定度,諧振器不易起振,影響工作的穩定和可靠性,所以使用者應根據不同的要求嚴格控制激勵功率；更不能為了增大輸出而隨意提高激勵功率.

泰藝電子以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求.
主要產品
石英晶片(Crystal Wafer, Crystal Blank);廣泛用途石英晶體（Crystal）;小型化貼片晶振(SMD Crystal);一般及精密有源晶振(XO);小型化貼片石英晶體;振蕩器（SMD XO）;壓控有源晶振（VCXO）;壓控溫補振蕩器(VC/TCXO);恒溫石英晶振 (OCXO)
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道
產能：經濟化、規?；?br /> 產品：高頻、高精度、輕、薄、短、小
制程：標準化、自動化、信息化與彈性化
供應鏈：交期短、庫存低

泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「泰藝電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
