規格型號：62223584
頻率：16~52MHZ

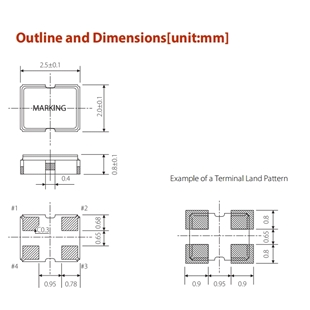

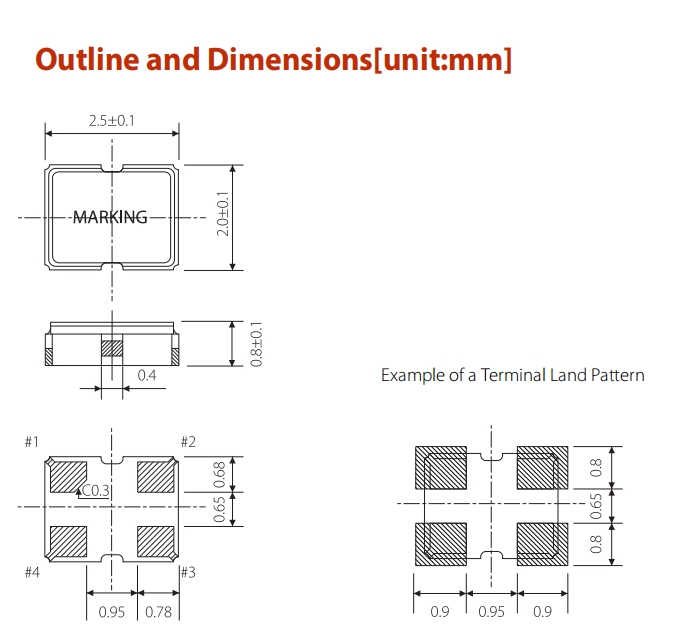

尺寸：2.5x2.0x0.8mm
PDF
產品描述：2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品...

希華晶振,溫度補償晶體振蕩器,STV-2520晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
希華晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實希華晶振公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.導入先進微機電制程創新研發技術,敏銳地掌握電子產品輕薄短小化、快速光電寬頻傳輸與高頻通訊的發展主流,致力于開發小型化、高頻與光電領域等產品,與日本同業并駕齊驅.且深耕微機電(MEMS)技術領域,加速導入TF SMD Crystal的量產,藉以擴大公司營收規模并且提升獲利空間. 藉由臺灣、日本、大陸三地的產品設計開發與制程資源整合,不斷開發創新及制程改造,以全系列完整產品線,來滿足客戶對石英元件多樣化的需求.積極地透過產學合作與配合國外技術引進開發新產品,多角化經營、擴大市場領域,此亦為公司得以永續經營的方針.

石英晶振多層、多金屬的濺射鍍膜技術:是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一.石英環保晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序,鍍膜的工藝方法(如各鍍材的功率設計等).使用此鍍膜方法使鍍膜后的晶振附著力增強,貼片晶振頻率更加集中,能控制在最小ppm之內.

晶振參數	單位	溫補振蕩器STV-2520	晶振需求標準
標準頻率范圍	f_nom	16~52MHZ	請確定你所需要的頻率,聯系我們代理商
儲存溫度	T_stg	-40℃~+85℃	裸存
工作溫度	T_use	-40℃~+85℃
電源電壓	VDC	+1.8V~+3.3V
精度	f_-l	±2.0ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	10pF	可指定
串聯電阻（ESR）	R₁	60kΩ 最大值
頻率老化	f_age	±1×10^-6/year Max.	+25±3°C, 第一年

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英低功耗晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

有源晶振的負載電容與阻抗

負載電容與阻抗有源石英晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.

機械處理

當有源低相噪晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 貼片耐高溫晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.

（3）請勿清洗開啟式晶振產品

（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
