規格型號：12095511
頻率：1.5~54MHZ

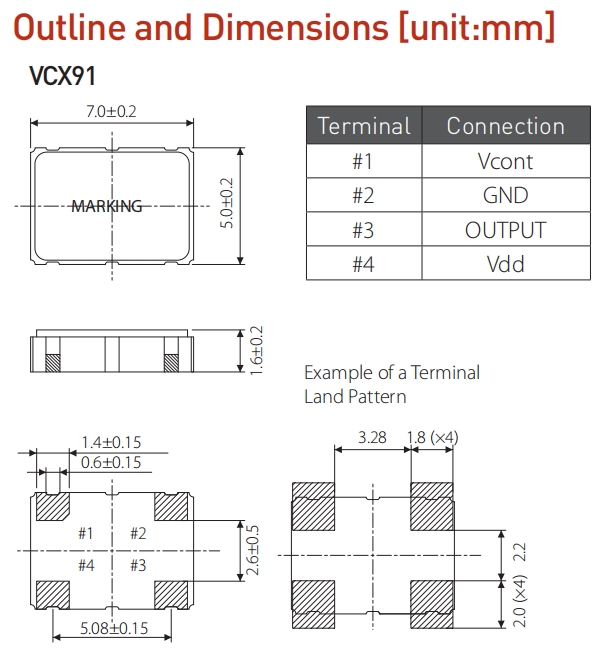

尺寸：7.0x5.0x1.6mm
PDF
產品描述：壓控晶振(VCXO)壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

希華晶振,進口壓控晶振,VCX91晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.
希華晶體科技成立于1988年,專精于石英頻率控制元件之研發、設計、生產與銷售.從人工晶棒長成到最終耐高溫晶振產品,透過最佳團隊組合及先進之生產技術,建立完整的產品線,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,以健全的供應煉系統,為客戶提供全方位的服務. 產品應用范圍包含行動電話、平板電腦、衛星通訊、車載系統、全球定位系統、個人電腦、無線通信及家用產品等,扮演基本信號源產生、傳遞、濾波等功能.持續致力于技術研究開發及品質落實扎根,營運據點遍布臺灣、中國大陸、日本、新加坡、美國及歐洲等世界各地,使希華得以提供服務予世界電子大廠.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

晶振參數	單位	壓控振蕩器VCX91	晶振需求標準
標準頻率范圍	f_nom	1.5~54MHZ	請確定你所需要的頻率,聯系我們代理商
儲存溫度	T_stg	-40℃~+85℃	裸存
工作溫度	T_use	-20℃~+70℃
電源電壓	VDC	+3.3V，+5.0V
精度	f_-l	±30ppm，±50ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	15pF	可指定
串聯電阻（ESR）	R₁	60kΩ 最大值
頻率老化	f_age	±1×10^-6/year Max.	+25±3°C, 第一年

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管工業級晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

耐焊性：

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英環保晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
