規格型號：11500718
頻率：20MHZ
尺寸：2.0*1.6mm
PDF
產品描述：SG2016CAN,X1G0048010058,2016mm,汽車動力轉向控制器,編碼X1G0048010058，型號SG2016CAN是一款金屬面貼片型的有源晶振，SPXO振蕩器，高品質晶振，高性能晶振，尺寸為2016mm，頻率為20MHZ，支持輸出CMOS，電壓1.6~3.6V...

SG2016CAN,X1G0048010058,2016mm,汽車動力轉向控制器,編碼X1G0048010058，型號SG2016CAN是一款金屬面貼片型的有源晶振，SPXO振蕩器，高品質晶振，高性能晶振，尺寸為2016mm，頻率為20MHZ，支持輸出CMOS，電壓1.6~3.6V，頻率穩定度為50pm，具備高質量，低損耗，低抖動低相位的特點，廣泛用于羅拉無線模塊，通訊模塊，汽車動力轉向控制器等領域.
X1G0048010056貼片晶振晶片邊緣處理技術:貼片晶振是晶片通過滾筒倒邊,主要是為了去除石英晶振晶片的邊緣效應,在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理,有一項不完善都會使晶振晶片的邊緣效應不能去除,而石英晶振晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動了不穩定.SG2016CAN,X1G0048010058,2016mm,汽車動力轉向控制器.

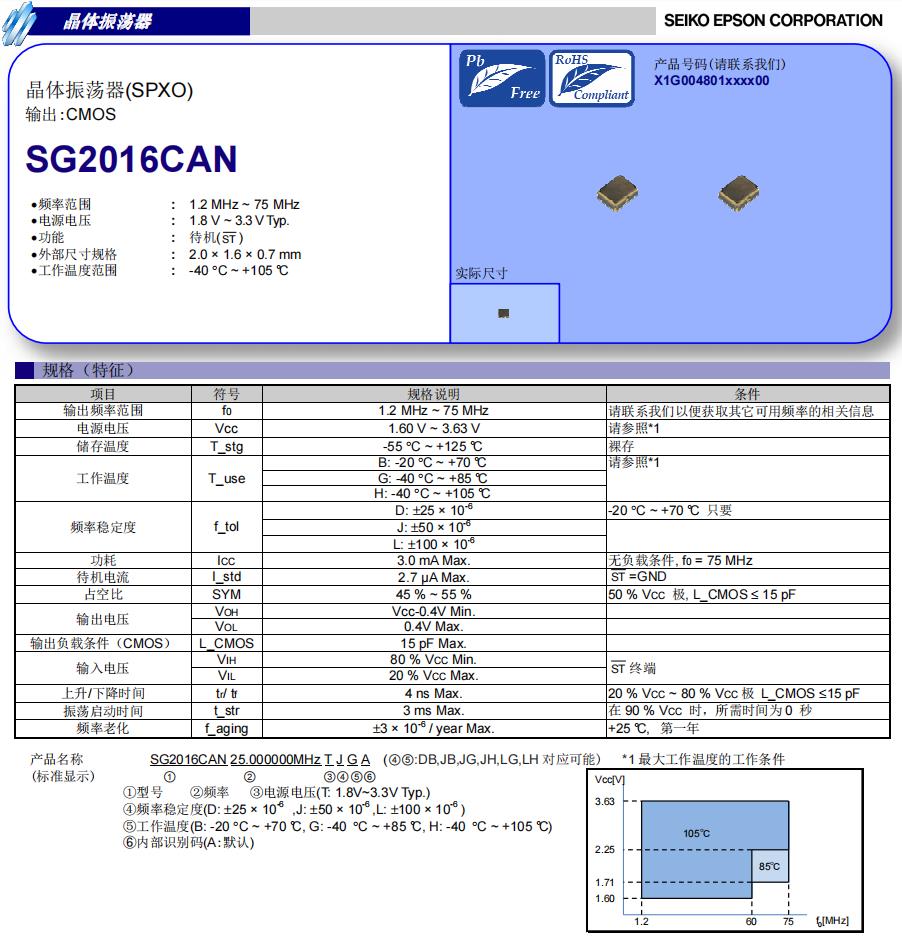

SG2016CAN,X1G0048010058,2016mm,汽車動力轉向控制器參數表

項目	符號	規格說明	條件
		SG2016CAN
輸出頻率范圍	F0	1.2 MHz ~ 75 MHz	請聯系我們以便獲取其它可用頻率的相關信息
		1.6 V ~ 3.63 V	請參考1
工作溫度	T_use	-40 oC ~ +85 °C / -40 oC ~ +105 °C / -40 oC ~ +105 °C	裸存
頻率穩定度	f_tol	D: 25 × 10-6 ,	-20 oC ~ +70 oC
		J: 50 × 10-6
		L 100 × 10-6
功耗	ICC	3.0 mA Max.	無負載條件 f0=75MHZ
待機電流	I_std	2.7 µA Max.	ST=GND
占空比	SYM	40 % ~ 55 %	50% Vcc 極，L_CMOS ≤15pf
輸出電壓	VOH	Vcc -0.4 Min.
	VOL	0.4V Max.
輸出負載條件(CMOS)	L_CMOS	15 pF Max.
輸入電壓	VIH	80 % VCC Min.	ST 終端
	VIL	20 % VCC Max.
上升/下降時間	tr/ tf	4 ns Max.	20% Vcc~80% Vcc 極，L_CMOS ≤15pf	20 % VCC ~ 80 % VCC
振蕩啟動時間	t_str	3 ms Max.	在 90 % VCC 時，所需時間為 0 秒
			(+105 °C,+125 °C : 5 ms Max.)
頻率老化	f_aging	3 10-6 / year Max.	+25 °C, 第一年， VCC=1.8 V, 2.5 V, 3.3 V

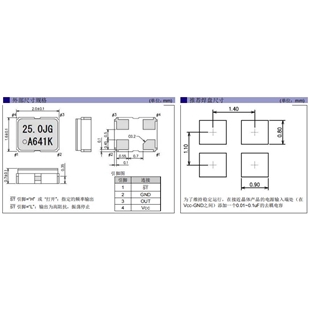

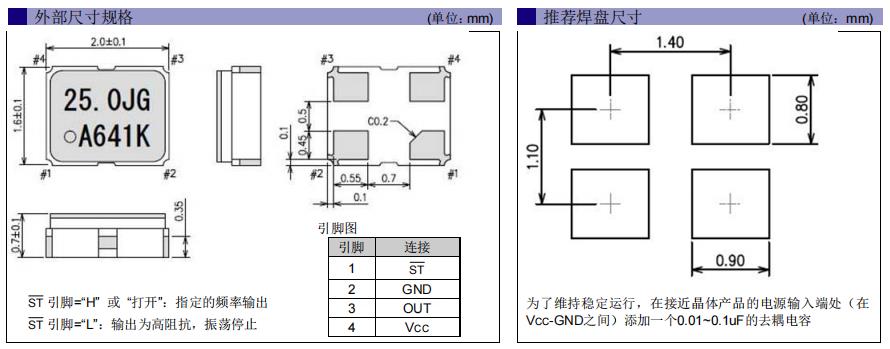

SG2016CAN,X1G0048010058,2016mm,汽車動力轉向控制器尺寸圖

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度	Freq. Tol./頻率偏差
X1G0048010002	愛普生振蕩器	SG2016CAN	24.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010012	愛普生振蕩器	SG2016CAN	25.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010014	愛普生振蕩器	SG2016CAN	16.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010016	愛普生振蕩器	SG2016CAN	74.250000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.710 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010018	愛普生振蕩器	SG2016CAN	20.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010019	愛普生振蕩器	SG2016CAN	72.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.710 to 3.630 V	-40 to 85 °C	+/-100 ppm
X1G0048010020	愛普生振蕩器	SG2016CAN	48.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010021	愛普生振蕩器	SG2016CAN	27.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010022	愛普生振蕩器	SG2016CAN	40.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-100 ppm
X1G0048010024	愛普生振蕩器	SG2016CAN	25.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010025	愛普生振蕩器	SG2016CAN	38.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010003	愛普生振蕩器	SG2016CAN	26.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010007	愛普生SPXO振蕩器	SG2016CAN	12.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010013	愛普生振蕩器	SG2016CAN	50.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010026	愛普生振蕩器	SG2016CAN	33.333300 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010027	愛普生振蕩器	SG2016CAN	10.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010028	愛普生振蕩器	SG2016CAN	50.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010029	愛普生振蕩器	SG2016CAN	10.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010030	愛普生振蕩器	SG2016CAN	4.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010031	愛普生振蕩器	SG2016CAN	24.576000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010035	愛普生振蕩器	SG2016CAN	25.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010036	愛普生振蕩器	SG2016CAN	40.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010039	愛普生振蕩器	SG2016CAN	26.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010040	愛普生振蕩器	SG2016CAN	24.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010044	愛普生振蕩器	SG2016CAN	12.288000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010045	愛普生振蕩器	SG2016CAN	8.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010046	愛普生振蕩器	SG2016CAN	8.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010049	愛普生振蕩器	SG2016CAN	4.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010050	愛普生振蕩器	SG2016CAN	12.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010051	愛普生振蕩器	SG2016CAN	12.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010052	愛普生振蕩器	SG2016CAN	12.288000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010053	愛普生振蕩器	SG2016CAN	12.288000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010054	愛普生振蕩器	SG2016CAN	14.745600 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010055	愛普生振蕩器	SG2016CAN	14.745600 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010056	愛普生振蕩器	SG2016CAN	16.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010057	愛普生振蕩器	SG2016CAN	20.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010058	愛普生振蕩器	SG2016CAN	20.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010059	愛普生振蕩器	SG2016CAN	24.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS晶體振蕩器	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010060	愛普生振蕩器	SG2016CAN	24.576000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010061	愛普生振蕩器	SG2016CAN	27.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010062	愛普生振蕩器	SG2016CAN	32.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010063	愛普生振蕩器	SG2016CAN	32.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010064	愛普生振蕩器	SG2016CAN	33.330000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010065	愛普生振蕩器	SG2016CAN	33.330000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010066	愛普生振蕩器	SG2016CAN	33.333300 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010067	愛普生振蕩器	SG2016CAN	40.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010068	愛普生振蕩器	SG2016CAN	48.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010069	愛普生振蕩器	SG2016CAN	48.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010070	愛普生振蕩器	SG2016CAN	50.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010071	愛普生振蕩器	SG2016CAN	72.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.710 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010072	愛普生振蕩器	SG2016CAN	72.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.710 to 3.630 V	-40 to 85 °C	+/-50 ppm
X1G0048010073	愛普生振蕩器	SG2016CAN	72.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	2.250 to 3.630 V	-40 to 105 °C	+/-50 ppm
X1G0048010076	愛普生振蕩器	SG2016CAN	32.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
X1G0048010077	愛普生振蕩器	SG2016CAN	26.000000 MHz	2.00 x 1.60 x 0.70 mm	CMOS	1.600 to 3.630 V	-20 to 70 °C	+/-25 ppm
