規格型號：71362384
頻率：24MHZ
尺寸：2.0*1.6mm
PDF
產品描述：NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH,是一款高質量低電壓的SPXO振蕩器，特征：支持40至+125c的寬溫度范圍，超緊湊和輕便。尺寸:2.0x1.6x0.7毫米，重量:0.01克，這種晶體時鐘振蕩器不容易支...

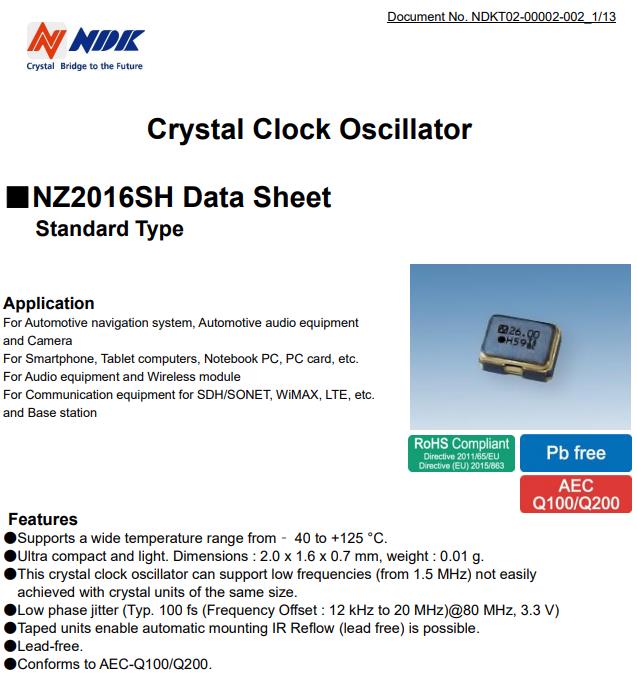

NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH,是一款高質量低電壓的SPXO振蕩器，特征：支持–40至+125°c的寬溫度范圍，超緊湊和輕便。尺寸:2.0 x 1.6 x 0.7毫米，重量:0.01克，這種晶體時鐘振蕩器不容易支持低頻(從1.5MHz開始) 用相同尺寸的晶體單元實現。低相位抖動(典型值。100fs(頻率偏移:12kHz至20MHz)(80MHz，3.3V) ，膠帶裝置可實現自動安裝，IR回流(無鉛)是可能的。無鉛。符合AEC-Q100/Q200。產品用于汽車導航系統、汽車音響設備和照相機用于智能手機、平板電腦、筆記本電腦、PC卡等。用于音頻設備和無線模塊,適用于SDH/SONET、WiMAX、LTE等通信設備，基站.NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH.

NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH 參數表

NZ2016SH		Electrical Spec.
Parameters	SYM	min	typ	max	Units	Notes
Nominal Frequency	fnom	1.5		80	MHz
Supply Voltage	VCC	+1.8 to +3.3			V
Current Consumption (Operating)	ICC	See Table.2			mA	at 25℃
Current Consumption (Stand-by)	IST			20	mA	at 25℃
Output Level	-	CMOS
Load Capacitance	CL			15	pF
Operating Temperature Range	Topr	[-10 to +60] to [-40 to +125]			℃	Table.1
Overall Frequency Tolerance	Df/fnom	± 20 to ± 100			ppm	Table.1 *1
Output Voltage	VOL			0.1 VCC	V
Output Voltage	VOH	0.9 VCC			V
Rise Time(tr), Fall Time(tf)	tr/tf			5	ns	+2.5 V to +3.3 V 0.1 VCC to 0.9 VCC
Rise Time(tr), Fall Time(tf)	tr/tf			6	ns	+1.8 V 0.1 VCC to 0.9 VCC
Symmetry	SYM	45		55	%	at 1/2 VCC
Start-up Time	tsu			4	ms
Output Wave Form	-	Square wave
Stand-by Function	#1 PAD input				# 3 PAD output
	H level (0.7 VCC to VCC) or open L level (0.3 VCC max)				Operating
	H level (0.7 VCC to VCC) or open L level (0.3 VCC max)				High impedance

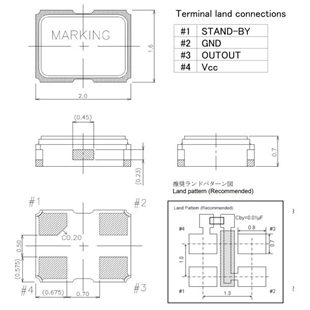

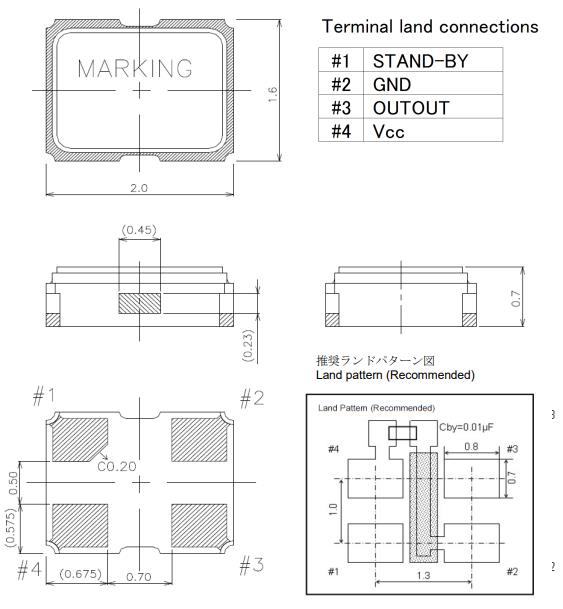

NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH 尺寸圖

1.電源旁路電容

使用本產品時，請放置一個約0.01的旁路電容μF，介于電源和GND之間（盡可能靠近產品終端盡可能）。

2.安裝表面貼裝晶體時鐘振蕩器

（1）安裝電路板后溫度快速變化，NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH

當安裝板的材料為表面安裝時陶瓷有晶體時鐘振蕩器封裝膨脹系數不同于陶瓷的膨脹系數材料，焊接的圓角部分可能會破裂，如果受到影響長時間反復發生極端溫度變化。你在這樣的條件下，建議情況是這樣的事先檢查過。

（2）通過自動安裝進行沖擊

當有源晶振被吸附或吸入時自動安裝或超過的沖擊過程安裝振蕩器時會發生指定值板，振蕩器的特性會改變或惡化。

（3）板彎曲應力

將SMD時鐘振蕩器焊接到印刷后板，彎曲板可能會導致焊接部分剝落關閉或振蕩器封裝由于機械應力而破裂。

3.抗跌落沖擊力

本目錄中的產品設計得非常高抗自由落體沖擊（最多三次）。但是，如果錯誤地將產品從桌子等處丟棄，為確保最佳性能，建議您使用再次測量晶振的性能或您要求我們再次測量它。

4.靜電

本目錄中的產品使用CMOS IC作為其有源晶振產品元素。因此，在一個環境中處理產品對抗靜電的措施拍攝。

5.耐高溫

關于耐高溫性，使用產品時在溫度為+ 125°C的極端環境中超過24小時，產品的所有特點無法保證。要特別注意存放產品在正確的溫度范圍內。

NDK提供各種尖端產品，并支持定制設計以滿足個人需求，提供針對客戶應用優化的晶體振蕩器。NDK的晶體振蕩器是利用合成石英晶體生長技術和光刻技術設計的，在5G基站和智能手機的高精度、低抖動和低噪聲特性以及汽車設備的高質量和高可靠性要求方面取得了優異的性能。我們還開發了用于汽車應用的晶體振蕩器。此外，還有大量符合汽車電子委員會(AEC)標準的汽車晶體振蕩器。NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH
日本進口NDK晶體將繼續引領行業并支持電子產品的發展，成為高可靠性、高質量和高精度產品的頂級晶體器件制造商。

NDK集團將有效率的使用自然資源和能源，以便從源頭減少廢物產生和排放。我們將在關注于預防環境和安全事故，保護公眾健康的同時，努力改進我們的NDK晶振,有源晶振操作。我公司將積極參與加強公眾環境、健康和安全意識的活動，提高公眾對普遍的環境、健康和安全問題的注意。NZ2016SH-24.000MHZNSC5022C貼片振蕩器,NDK車載有源晶振NZ2016SH

NDK晶振所有的經營組織都將積極應用國際標準以及適用的法律法規。為促進合理有效的公共政策的制訂實施加強戰略聯系。
消除事故和環境方面的偶發事件，減少廢物的產生和排放，有效的使用能源和各種自然資源，對緊急事件做好充分準備，以便及時做出反應。
