規格型號：30984587
頻率：10~30MHZ

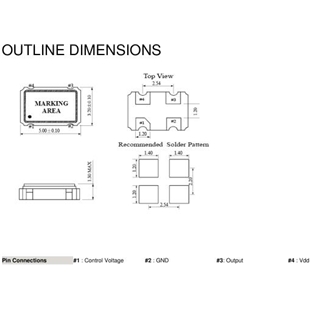

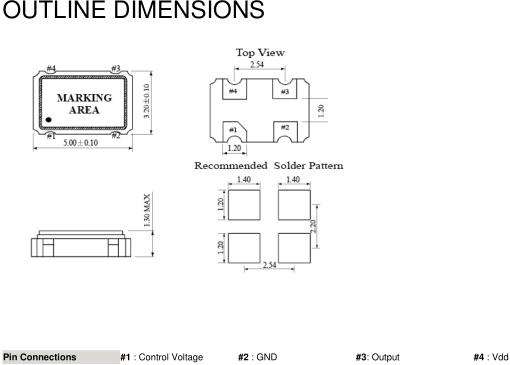

尺寸：5.0*3.2mm
PDF
產品描述：FCD-Tech晶振,SX5SRV晶振,SX5SRV-33F20F4P50-26.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機...

FCD-Tech晶振,SX5SRV晶振,SX5SRV-33F20F4P50-26.000MHz晶振,5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接(無鉛對應),為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

荷蘭的FCD-Tech晶振公司是專門研發生產晶體和振蕩器的制造商,這種元器件在許多產品內部都會用到,而且起到關鍵性的作用.為了跟上時代和科技的發展,FCD-Tech晶振公司堅持自主研發,創新發展的道路,近期他們開發的一款數字補償型的溫補晶體振蕩器已面世,腳適用于現在熱鬧的5G基站和其他5G設備.具有較高的頻率穩定性,可靠性,能是信號傳輸接收正常,抵抗惡劣的環境,在極端的周圍也能保持穩定的功能.
FCD-Tech晶振電子元器件廠家重要經營的產品范圍有:石英晶體,晶體振蕩器,水晶過濾器,射頻和微波產品,壓電晶體傳感器這些大類產品,今天主要介紹壓電晶體傳感器這一系列元器件產品,使用石英晶體為監控測試設備進行高精度的測量,溫度,質量,同時為其提供高性能的準確導航定位.
荷蘭FCD-Tech晶體-FCD-Tech Quartzcrystal是業內知名頻率元件制造商,總部位于荷蘭,擁有先進的生產技術,豐富的專業知識,致力于為用戶提供高可靠性FCD-Tech晶振,有源晶振,溫補晶振等產品,FCD-Tech晶振擅長量產各種插件型和貼片型的石英水晶組件,這家荷蘭進口晶振成立了幾十年,開發設計的能力和生產制造技術在行業里屬于較為優秀的制造商.FCD-Tech晶振,SX5SRV晶振,SX5SRV-33F20F4P50-26.000MHz晶振.

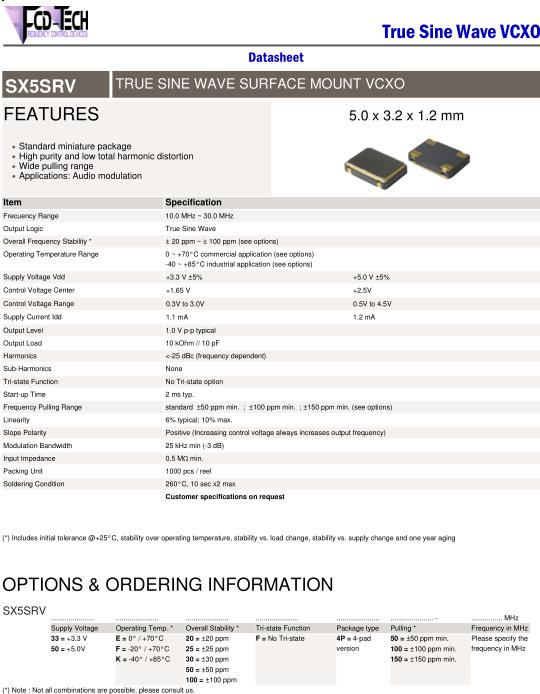

Item	Specification
Frequency range	1.0 MHz ~ 30.0 MHz
Output Logic	True Sine Wave
Overall Frequency Stability *	± 20 ppm ~ ± 100 ppm (see options)
operating temperature range	0 ~ +70°C commercial application (see options) -40 ~ +85°C industrial application (see options)
Supply Voltage Vdd	+3.3 V ±5%	+5.0 V ±5%
Control Voltage Cente	+1.65 V	+2.5V
Control Voltage Range	0.3V to 3.0V	0.5V to 4.5V
Supply Current Idd	1.1 mA	1.2 mA
Output Level	1.0 V p-p typical
Output Load	10 kOhm // 10 pF
Harmonics	<-25 dBc (frequency dependent)
Sub-Harmonics	None
Tri-state Function	No Tri-state option
Start-up Time	2 ms typ.
Frequency Pulling Range	standard ±50 ppm min. ; ±100 ppm min. ; ±150 ppm min. (see options)
Linearity	6% typical; 10% max.
Slope Polarity	Positive (Increasing control voltage always increases output frequency)
Modulation Bandwidth	25 kHz min (-3 dB)
Input Impedance	0.5 MΩ min.
Packing Unit	1000pcs / reel
Soldering Condition	260°C , 10 sec x2 max Customer specifcations on request

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。FCD-Tech晶振,SX5SRV晶振,SX5SRV-33F20F4P50-26.000MHz晶振.
